抗震新篇章,带你了解机电抗震发展简史
来源: | 作者:pro5618a4 | 发布时间: 641天前 | 292 次浏览 | 分享到:
机电抗震是一个系统,从设计安装到验收,需要的是机电抗震整个系统解决方案,缺一不可。作为机电抗震行业的机电抗震支撑系统供应商,我们拥有强大的技术研发力量,有高素质的员工队伍提供最优质的解决方案与服务。不同于传统抗震,专注于机电抗震领域,在国家政策、技术进步和市场竞争的推动下,将继续为自身的发展注入新动能,更好地促进创新链与产业链深度融合,为保护生命铸造最坚实的护盾。

关于地震,有人说:“一旦地震来了,房屋等基础设施都塌陷了,抗震支架还能发挥什么用途”?也有人说:“我们这不属于板块交界地带,地震发生的概率少之又少,没必要用抗震支架”……事实真的是这样么?

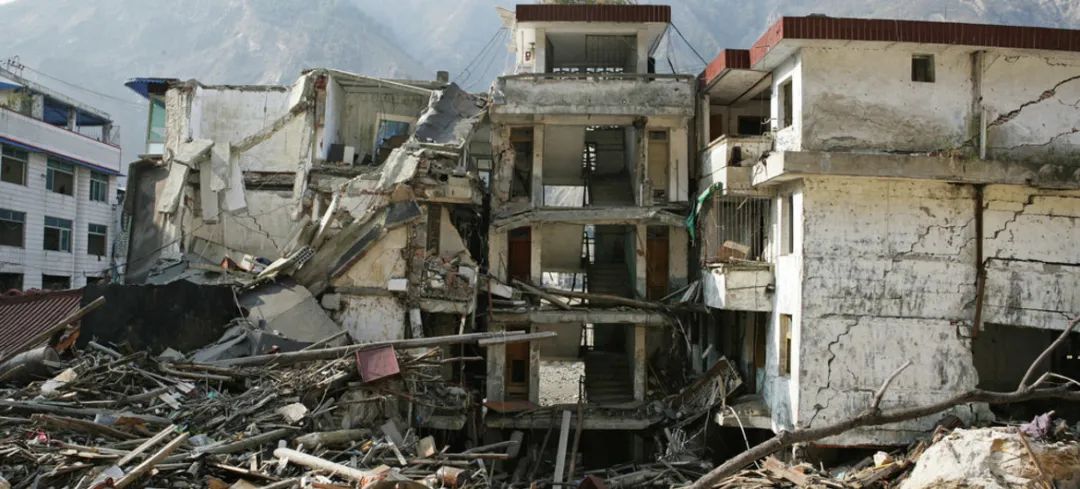

地震一来,如果没有做好预防措施,那么遇到的灾难将是毁灭性的,2008年汶川大地震就是个很好的例子,2008年5月12日,汶川发生里氏8.0级特大地震,造成69227人遇难,374643人受伤,17923人失踪。据四川省建设厅统计,重灾区学校倒塌面积近200万平方米,这些“易碎”的学校也造成了震区幼儿和学生的大量伤亡。



如何保障建筑不在地震时发生雪崩式的倒塌,保证地震时结构不发生整体崩溃,尽量减少因地震引起的建筑结构次生灾害对人员伤亡和经济损失,成了当前研究抗震工作的重中之重,机电抗震是一项减少地震导致人员伤亡和财产损失的生命工程,在整体的建筑结构抗震中起到至关重要的作用,发展潜力巨大。


1机电抗震概述


在现代建筑施工中,通过加入建筑抗震技术,使得建筑本体的抗震性能提高,做到小震不坏中震可修大震不倒。所以,在建筑本体具有高性能抗震的基础上,机电设备的抗震必须配套施行,抗震支架的使用就是对机电设备的抗震性能的可靠保证。



建筑机电抗震是指在以预防为主的原则下对建筑给水排水、供暖、通风、空调、燃气、热力、电气、通讯和消防等机电工程进行抗震设计,减轻地震破坏,防止次生灾害,避免人员伤亡,减少经济损失,做到安全可靠、技术先进、经济合理、维护管理方便。通过对机电管线及设备的地震力进行计算,并对管线及设备与机构体的连接进行抗震加固并对其进行抗震验算,使机电管线及设备与建筑结构体建立可靠连接,可将机电管线及设备承受的地震作用全部传递到结构体上,使其遭遇到设防烈度的地震影响后能迅速恢复运转,进而达到尽快恢复建筑物使用功能的目的。




建筑机电抗震支架,指的是管道、风道、电缆桥架等机电设施的设计抗震,在标准颁布之前,国内对于机电设施的保护,沿用的都是承重支架系统,主要起到承重的作用,基本上是没有考虑抗震设计,给系统安全带来很大的隐患。而《建筑机电工程抗震设计规范》所列明应采取的措施、技术,则定义为机电抗震支架系统,以地震荷载力学为基础,将管道、风道、电缆桥架等机电设施牢固连接于已做抗震设计的建筑结构上,限制其机电工程设施产生位移,控制设施振动,并将荷载传递至承载结构上的各类组件或装置。其抗震支架的主要目的就是安全,即把地震所造成的生命与财产损失减少到最低程度,通俗地来讲,这类产品我们又称之为抗震支架。

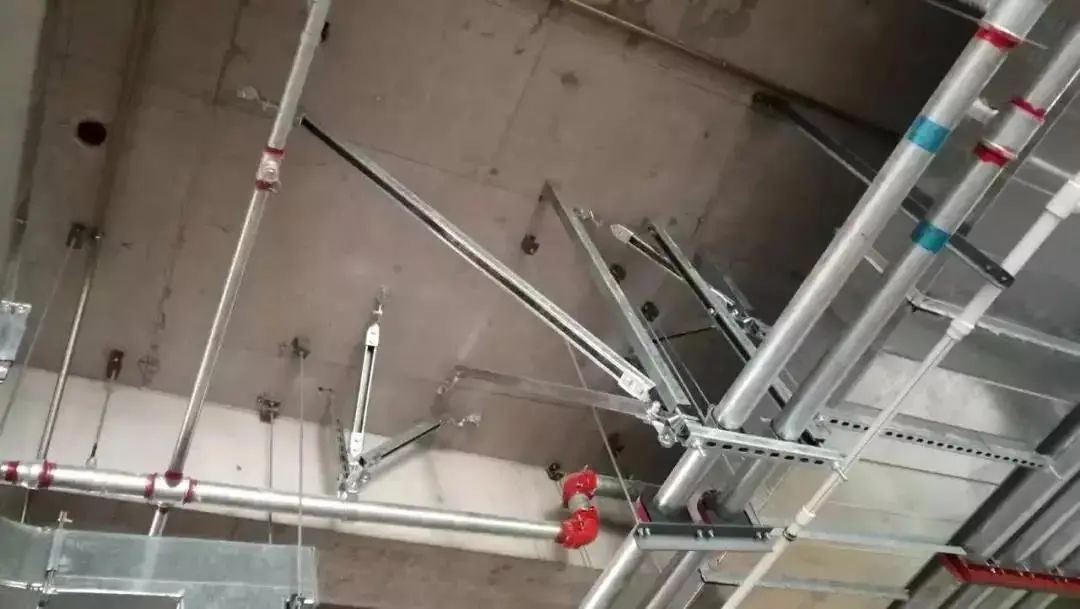

抗震支吊架的常见形式依据GB50981-2014《建筑机电工程抗震设计规范》,抗震支吊架是由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。组成抗震支吊架的所有构件应采用成品构件,连接紧固件的构造应便于安装。


2机电抗震政策发展


2008年之前,国内项目应用基本无机电抗震的概念,可以说空白。


GB50011-2010《建筑抗震设计规范》


在5.12汶川地震后,建设部对原GB50011-2001《建筑抗震设计规范》先后两次进行紧急修订并颁布新的GB50011-2010《建筑抗震设计规范》,发文要求严格执行其中的强制性条文,以期达到该规范的基本精神“大震不倒,中震可修,小震不裂”,最大限度的保障人民生命及财产安全。相关机构和专家也开始应国家需要着手制定相关标准的拟定,以完善工程机电的切实需要。

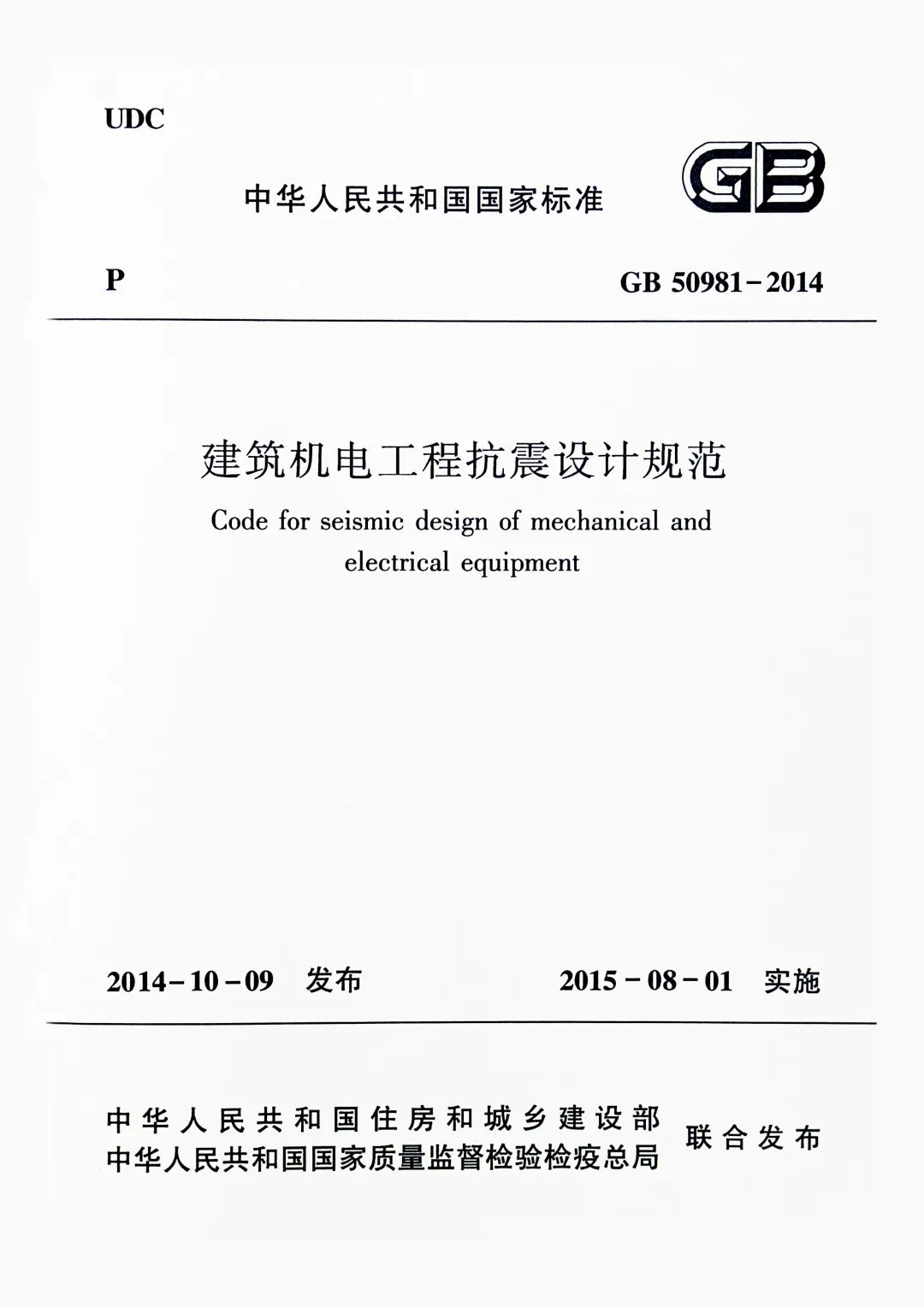

《建筑机电工程抗震设计规范》GB50981-2014


2014年10月9日,国家住房城乡建设部正式颁布《建筑机电工程抗震设计规范》为国家标准,编号GB50981-2014,从2015年8月1日起强制性执行。该国家标准全面阐述了抗震措施的设计基本要求,标的是使建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程设施经抗震设防后,以减轻地震破坏,防止次生灾害,避免人员伤亡,减少经济损失,做到安全可靠、技术先进、经济合理、维护管理方便。这个规范是强制性标准而不是推荐性标准,也就是在去年8月1日后的所有新建建筑都必须进行机电抗震设计。如果你不做,或者做的不符合规范,那相关的项目责任人或者相关各个专业的技术人员是要负刑事责任的,而不是罚一点款。



《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015


2015年3月4日《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015由国家住房城乡建设部正式颁布,并于2015年9月1日起正式实施。该行业标准是《建筑机电工程抗震设计规范》GB 50981-2014的奠基石,因规范和引导行业机制而进行编制的产品标准。它为建筑机电工程抗震支架产品的设计、制造提供了依据,同时规定了产品满足抗震支架设计需要进行的试验、检验等要求。这一标准的颁布,不仅意味着国家规范了抗震设防烈度为6度及6度以上地区(全国90%以上区域)的建筑机电工程设施必须进行抗震设计,同时也对约束生产企业、施工企业等履行标准化进程,引领行业健康发展提供了切实的依据和保障。


《建设工程抗震管理条例(征求意见稿)》


2019年10月,司法部发布“关于《建设工程抗震管理条例(征求意见稿)》公开征求意见的通知表示:没有设置抗震支吊架的,可能违法,构成犯罪的,依法追究刑事责任。再次明确了“抗震支吊架”等抗震措施在建筑工程中的强制性,这表明建筑机电工程在抗震领域已有了国家标准,其中明确规定了抗震支架的设置和设计。



机电抗震行业的开创也给国内涉足抗震机电产品的相关产业提供了市场机遇。据统计,全国建筑业总产值近年来持续增长,2019年达到248445.77亿元,同比增长5.68%。其中,机电抗震所占市场份额保守估计约为 0.4~0.5%。抗震技术研发和产业发展等不断获得政策加持,也将促进产业规范化发展和市场提速。


3机电抗震的必要性和遇到的难题


地震几乎每天都有发生,虽然大地震相对来说并不多,但小震较多,极有可能使管线设施和机电设备造成破坏,对人民生命安全造成威胁,机电系统虽仅是建筑物的附属部分,但它们和百姓的日常生活息息相关。地震中机电设备的损害影响着建筑物的正常使用,不容小视,特别是医院,科研院所等类型的建筑内,由于其管道系统内往往输送的是功能特殊类型流体,甚至有剧毒性,一旦泄露后果不堪设想。如何在地震破坏下保证管道系统的正常运作,预防二次灾害,成为当下急需解决的问题,所以机电抗震非常有必要。


地震引发的机电系统灾害主要体现为:


1)系统损坏导致的直接经济损失。


2)系统损坏引发的水灾及火灾。


3)系统损坏引发的人员伤亡。


4)火灾引发的结构主体安全。


我国防震减灾法及建筑抗震设计规范明确条文要求需对机电系统采取抗震措施,且强制条文必须严格实施。根据《中华人民共和国建筑法》和《中华人民共和国防震减灾法》,实行以“预防为主经抗震设防后的建筑消防等机电工程设施,当遭遇到本地区抗震设防烈度的地震发生时可以达到减轻地震破坏,减少次生灾害,避免人员伤亡,减少经济损失的目的。采取必要的机电抗震措施可以有效保护机电系统的震害损失。





1、减少地震引起的次生灾害的发生


地震中建筑机电设备的损坏(消防管道、喷淋系统、排烟系统、电气等系统)会直接导致消防功能的失效,从而引发火灾,浓烟等次生灾害。使伤亡人数大大增加。甚至超过建筑物倒塌等直接灾害导致的伤亡数量。唯有提高机电系统自身的抗震性能,才能有效防止地震引发的次生灾害,确保地震后机电系统迅速恢复运转。


当地震发生时,只承受重力荷载作用的悬吊系统会发生无规则的摆动,次数多了可能会对生根点处的锚固强度产生影响,使得悬吊系统松脱掉落,造成次生灾害。而一旦给悬吊系统增加了抗震设施,即抗震支吊架,地震时,加装抗震措施相对于没有加装抗震措施的管道及设备的可减少5倍到10倍的位移量,可有效提高系统的抗震性能,大大减少因次生灾害引起的人员伤亡和经济损失。所以,建筑机电工程抗震设计是建筑结构抗震中必不可少的一个重要环节,而抗震支吊架在地震中对建筑机电工程设施能给予可靠的保护,承受来自任意水平方向的地震作用,大大降低地震对建筑机电工程设施的破坏。



2、地震时有效保护机电系统,确保震后快速恢复工作状态


世界各地每天都在发生着地震,有些地震我们根本感觉不到,且无法预测,在高强度的地震作用力下,建筑发生形变、倒塌,是一件“非常容易”的事。安装使用抗震支架对机电设备进行防护可以有效减少损失,因为在发生地震时会有强烈的震动,在这样的环境影响下机电设施会因此发生位移或者是出现破损,固定安装支架对机电设施进行防护可以不受震动的影响,可以达到理想的抗震目的,而且在机电管道中安装使用支架也可以有效避免因为地震对建筑物造成的损坏和影响,这样可以保证地震各种机电系统可以再震后快速恢复运转。



3、减少机电系统破坏程度,降低经济损失


使用抗震支架对于保护建筑物的排水设施和供暖设备起到关键作用,所以现在支架不仅广泛应用于机电设施中使用,也在热力和通讯场所中发挥着积极作用。有效安装使用支架能够避免机电等工程设备中被保护的设施发生位移,也能够有效控制因为振动所带来的破坏或影响,降低经济损失。



不可否认,机电抗震发展至今有了巨大的突破,被广泛应用于各大建筑工程领域,但目前仍旧面临着三大难题,这也是支吊架在抗震设计、安装等方面常遇到的问题。


繁:管线复杂、影响众多;


多:节点数量、验算量耗时费力,准确率容易偏差;


难:涉及给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等多专业、多因素。



机电系统频繁出现在各种现代建筑物中,但是机电系统中各种机电线路数量巨大、规格型号复杂、但使用功能也各不相同,当其遇到突发地震时,机电系统管道在不设置防烈度的地震作用时,很容易被损坏。其次,机电抗震横跨水、电、风及结构四个专业,规范在执行过程中存在技术困难,工程人员对规范的理解有偏差,宣贯培训成本巨大等。在工程实践中,《规范》的准确执行难度较大。

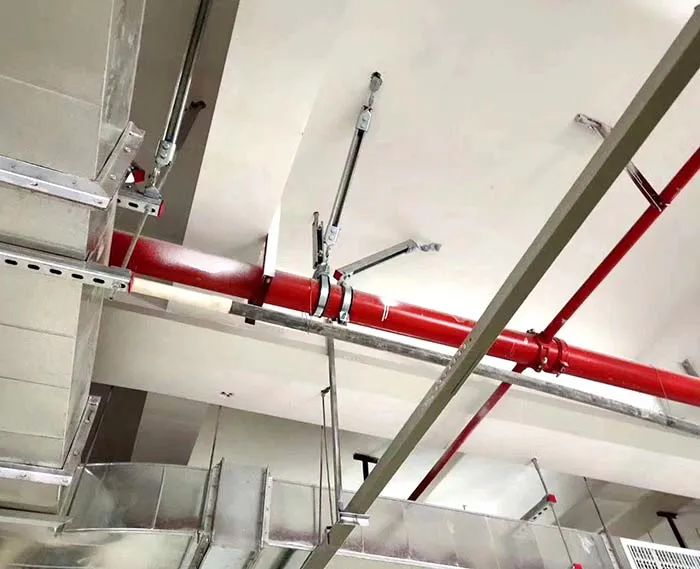

截止目前,建筑机电抗震行业发展还不成熟和完善,各方面标准还参差不齐,但建筑机电抗震工程作为与消防工程一样必备的保安全、防万一的项目工程,它不是小事,是关系到民生的大事,因此任何难关都必须攻克。针对上面的难题,工程师们研发出了专门应对各种突然情况的抗震支架,它是由与建筑结构体牢固连接,以地震力为主要荷载的抗震支撑设施,由锚固体、加固吊杆、抗震连接件及抗震斜撑组成,能够在地震中对建筑机电工程设施给予可靠保护,承受来自任意水平方向的地震作用。未来,随着智慧城市的兴起,在物联网、移动互联网、BIM等新科技的推动下,机电抗震设计规划智能化、高效化、标准化、平台化也早已大势所趋。


4总结


机电抗震是一个系统,从设计安装到验收,需要的是机电抗震整个系统解决方案,缺一不可。作为机电抗震行业的机电抗震支撑系统供应商,我们拥有强大的技术研发力量,有高素质的员工队伍提供最优质的解决方案与服务。不同于传统抗震,专注于机电抗震领域,在国家政策、技术进步和市场竞争的推动下,将继续为自身的发展注入新动能,更好地促进创新链与产业链深度融合,为保护生命铸造最坚实的护盾。
