1编制依据

1.1  建设单位提供的招标文件；

1.2  广东省省建设厅、建委及建筑工程质量安全监督检查站有关文件；

1.3  投标答疑纪要及现场踏勘成果；

1.4  广东省建设厅关于创建建筑施工文明工地的有关规定；

1.5  工程施工图纸及图纸会审记录。

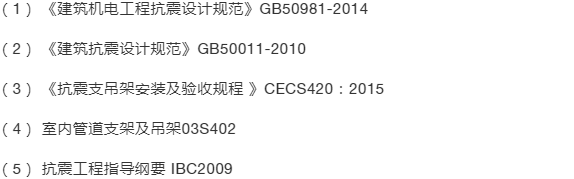

1.6  主要依据的规范、规程与验收标准：

2工程概况

2.1 本工程概况

2.2  项目特征

2.2.1本项目主要使用功能包括档案库、生产应急指挥中心、生产调度中心、信息机房、办公、会议、展厅、餐厅、厨房、制冷机房、配电室、控制室、电话通讯机房、消防水泵房及其它配套房间等。消防分类为一类高层公共建筑，耐火等级为一级。

2.2.2 建筑结构形式主楼为框架核心筒结构，裙楼为钢筋混凝土框架结构。抗震设防烈度7度。

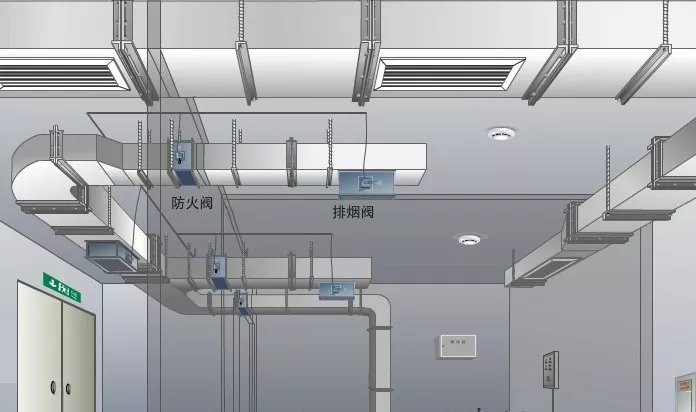

2.2.3 排烟系统

地上有外窗房间且满足开窗面积不小于2%地面面积的房间均采用自然排烟，无外窗且 建筑面积大于50米的房间，长度超过20米无自然通风采光的内走道或虽有自然通风与 采光但长度大于60米的内走道均设置机械排烟系统。位于地下的走道及房间设计机械排 烟时，同时设计机械补风系统，补风量不小于排烟量的50%。

3施工部署及准备

3.1 施工管理组织机构

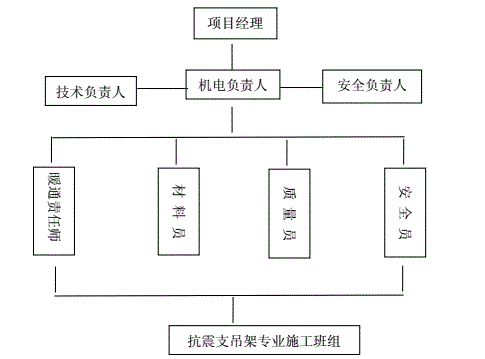

本工程选派经验丰富、具有复合知识结构的管理人员组成项目经理部。严格履行专业职责，密切配合土建，实现统一计划、统一现场管理、统一施工管理。项目经理部组织机构图：

3.2  施工部署原则

3.2.1满足合同要求

3.2.2 满足工序逻辑关系的原则

3.2.3安全文明施工原则

3.2.4处理好季节施工的原则

3.2.5 与土建和其他专业密切协作，充分利用时间、空间，保证局部和总体工期目标的实现。

3.3 组织协调及配合

3.4施工准备

3.4.1技术准备

（1）根据工程特点和施工对象具体安排施工进度、施工方法及工序要求，以便更准确地指导施工。

（2）做好技术管理工作

认真作好熟悉图纸和图纸会审工作，图纸收到后认真审看，初步了解设计意图，检查施工图是否完整、齐全，是否符合国家规范的要求。各专业之间的施工图是否交圈，有无矛盾和错误。坐标、尺寸、标高及说明方面是否一致，技术要求是否明确。掌握工程的特点和结构形式，对哪些部位可以采用那些新技术、新工艺。图纸会审要作好“图纸会审记录”，作为指导施工的依据。

（3）防排烟风管抗震支吊架荷载计算：

抗震设防烈度：7度，设计基本地震加速度值为0.10g。

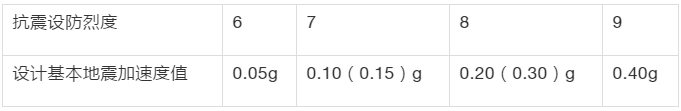

表1  抗震设防烈度和设计基本地震加速度值的对应关系

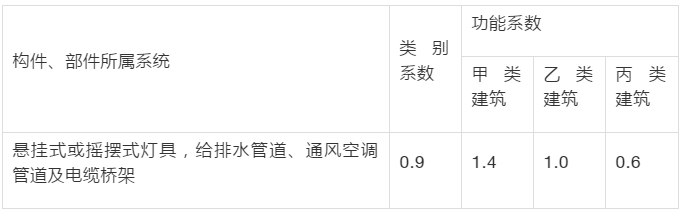

表2  建筑机电设备构件的类别系数和功能系数

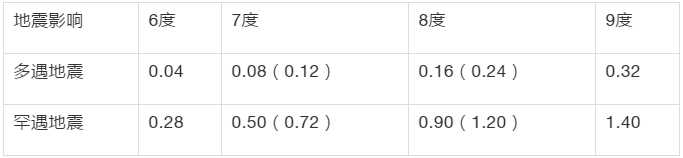

表3   水平地震影响系数最大值

根据上述公式计算出水平地震力综合系数αEK，当计算值小于0.5时，按0.5取值。

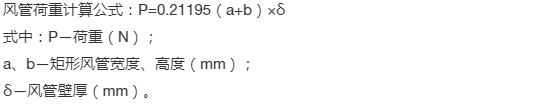

（4）矩形风管荷重计算

（5）矩形风管抗震支吊架计算（按照地震8级计算，惠州为7级）

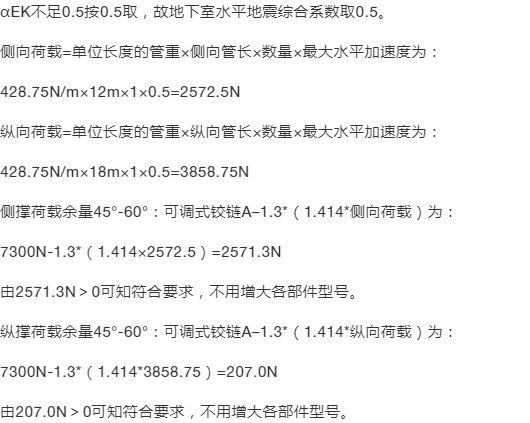

（6）风管单管荷载计算示例

以地下室一层防排烟最大风管为例（如大风管满足，其他均符合要求），风管规格：2000*320，风管壁厚假设为1mm，该点布置的抗震类型为双向支架，支架安装形式如图所示

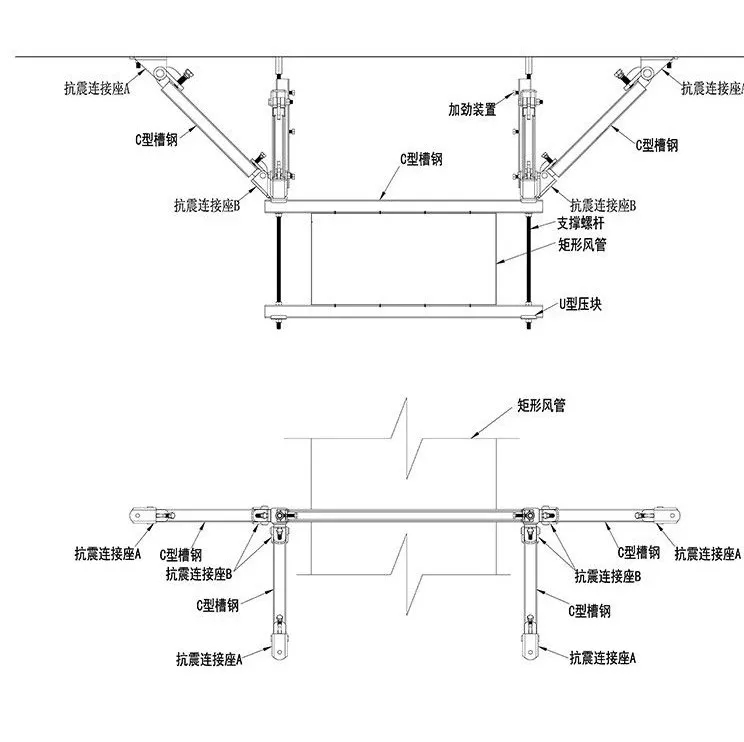

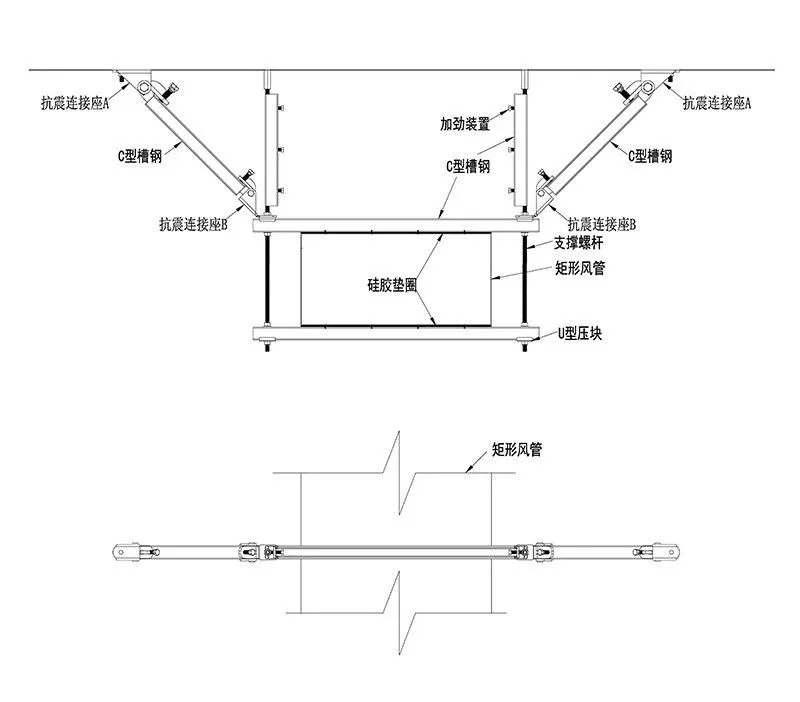

风管节点抗震支架设计形式示意图

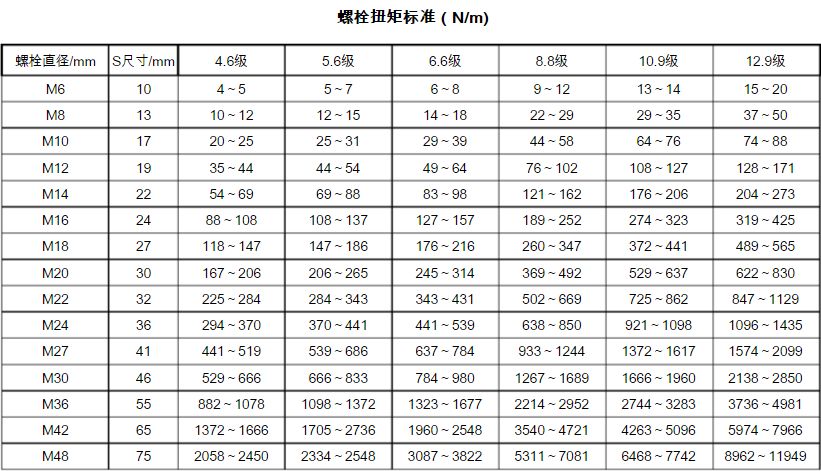

（7）螺母扭矩对照表

本工程抗震支架所有安装螺母大小为M12，性能8.8级，扭矩标准参照上表执行。

3.4.2  物资准备

（1）根据合同要求与建设单位签订供货协议，明确双方材料设备供应范围及责任。提前确定各类设备的供货厂商及供货合同，保证设备按时进场。

（2）根据主要机具需用量计划和进场时间，做好机具设备的购置、安装和调试工作，保证工程正常使用。

（3）由于施工场地的限制，支架材料的进场时间、数量等要计划周密，要分阶段进场，保证施工物资设备的供应。

（4）抗震支吊架材料设备进场后，首先由材料员进行数量检验，然后由技术质量人员进行技术性能确认，并通知监理及业主到场验收，填写材料设备进场检验纪录。

（5）抗震支吊架材料设备自检合格后，要及时向监理进行材料设备的报验。

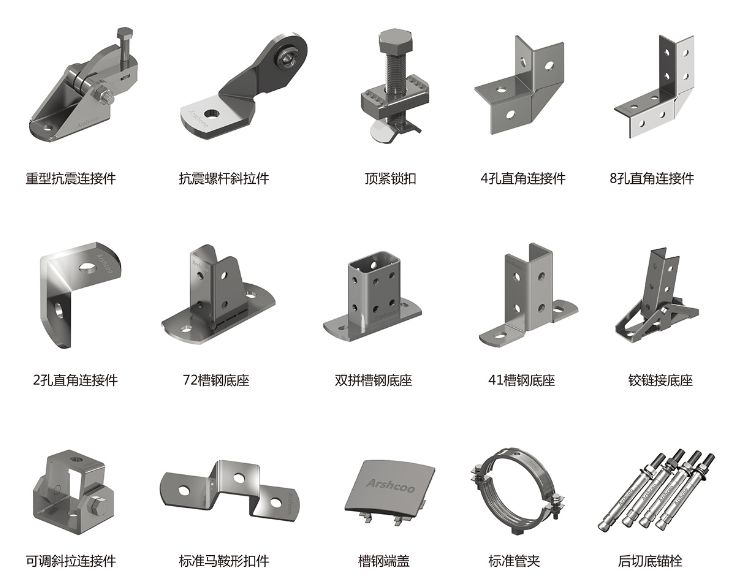

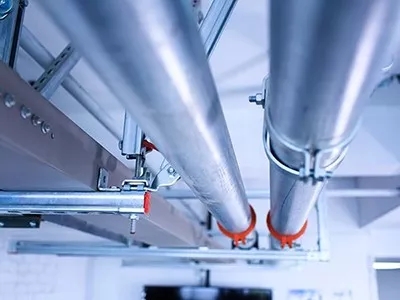

（6）抗震支吊架所采用的材料有：全螺纹吊杆、后扩底锚栓、C型槽钢/CB型槽钢、六角连接器、管夹、U型管吊架、P型管夹、Ω型夹、加劲装置、可调试铰链、抗震连接座、槽钢螺母（带弹簧）、U型压块、盖板、普通螺母、平垫圈、全牙螺栓、限位组件、塑料端盖等，还需要金属喷锌剂，材料必须符合国家相关规定的要求。

3.4.3 施工机具设备准备

3.4.4 现场准备

3.4.5  劳动力准备及进度计划

（1）劳动力安排

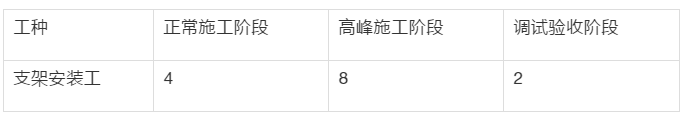

根据本工程特点，项目部将根据施工进度计划优化人力、机械、材料、资金、技术等生产要素，并根据施工阶段性要求，满足项目施工的动态管理，确保工序作业紧密连接，确保工期、质量目标的实现。 主要劳动力安排如下：

（2）保证工期措施

根据防排烟风管施工计划，对工期进行分解，制定阶段目标，制定月、旬、周工作计划。以实现对业主的工期的承诺。

4抗震支吊架系统施工安装说明

4.1材料要求

（1）本支撑系统主要材料为Q235，材料力学性能等应满足《碳素结构钢（GB/T700-2006）》标准要求。

（2）五金产品表面达克罗处理，膜厚应该符合《GB/T18684-2002 锌铬涂层技术条件》条件要求，厚度不低于8UM。

（3）五金产品表面热浸镀锌处理，锌层厚度应符合《GB/T13912-2002金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法》要求，平均膜厚50UM。

（4）五金产品表面电镀锌处理，膜厚应该符合《GBT 9799-2011 金属及其他无机覆盖层 钢铁上经过处理的锌电镀层》要求，厚度不低于5UM。

（5）本系统刚性连接主要为C型槽钢，验收标准按（GB/T2518-2004连续热镀锌钢板和钢带）和《03402室内管道支吊架及吊架--弯脚槽钢尺寸和力学特性表》要求，检验报告见附件。

（6） C型槽钢内卷边缘和相关配件都须带有连续齿牙，齿牙深度不低于0.9mm。

（7）螺栓保证载荷须满足GB/T3098.1-2000、螺母保证载荷须满足GB/T3098.2-2000等要求，性能等级须按照设计要求进行。

（8）所有配件之间通过螺栓、螺母锁紧连接，严禁任何以摩擦力来承担受力的连接方式，连接槽钢和槽钢连接件之间的弹簧螺母须带有齿，以防止滑脱松动，保证系统安全。

（9）抗震支吊架系统安装完成后，应具有安全的抗震、抗冲击、抗滑移性能。同时为保持抗震支吊架的绝对安全，关键连接配件不允许使用跟槽钢锯齿模数不匹配的弹簧螺母。

（10） 支吊架系统应具备抗冲击荷载测试报告，以确保特殊荷载下的安全保证；管束系统应具备耐火等级测试报告，以确保在发生火灾情况下具有一定的防火时效。

4.2抗震支吊架系统施工

（1）所有抗震支吊架装配施工须按照设计院确认的图纸施工，管道支吊架应与暖通、给排水、强电、弱电、建筑、结构等专业密切配合施工；

（2）主材型钢标准长度为6.0米，施工单位可根据需求用机械方式自由剪裁，切口要清理毛刺；

（3）为确保抗震支吊架的安全，可靠性。抗震支吊架的安装须由抗震支吊架供应商组织施工；

（4）安装抗震支吊架的锚栓只可固定在剪力墙，梁或钢结构梁，承重柱上。不可安装在砖，板等非建筑主体结构上。但必须符合结构安全要求与遵循结构专业技术人员的施工技术指导。

（5）拼装好的支吊架若有外露的切口，须用专用的塑胶保护端盖或专用镀锌防腐漆加以保护；地铁或者可能会有积水的地方的支架，不能加端盖。

4.3抗震支吊架的安装步骤

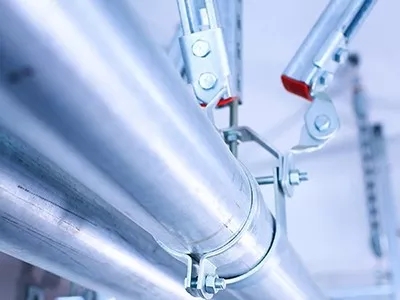

    震支吊架由成品槽钢、管束、配件三种系统按照设计样式组合到一起的支撑结构，所有 连接件与槽钢可以实现拼装构件的刚性配合、连接无位移、精确定位，所以抗震支架的 安装比起传统支架的安装要简便。


    抗震支吊架的安装总体概况包含四个部分：抗震支吊架构件的存放及处理一安装抗震支 吊架的现场准备一抗震支吊架安装及工艺要求一抗震支吊架的安装注意事项。

4.3.1抗震支吊架构件的存放及处理

4.3.2安装抗震支吊架的现场准备

4.3.3抗震支吊架安装步骤

以矩形风管为例，根据风管的外形，选择门型的抗震支吊架来进行安装，安装的步骤主要包括：测量、锚栓定位→切料→主吊的安装→横粱的安装→侧向、纵向支撑的安装→加劲装置的安装

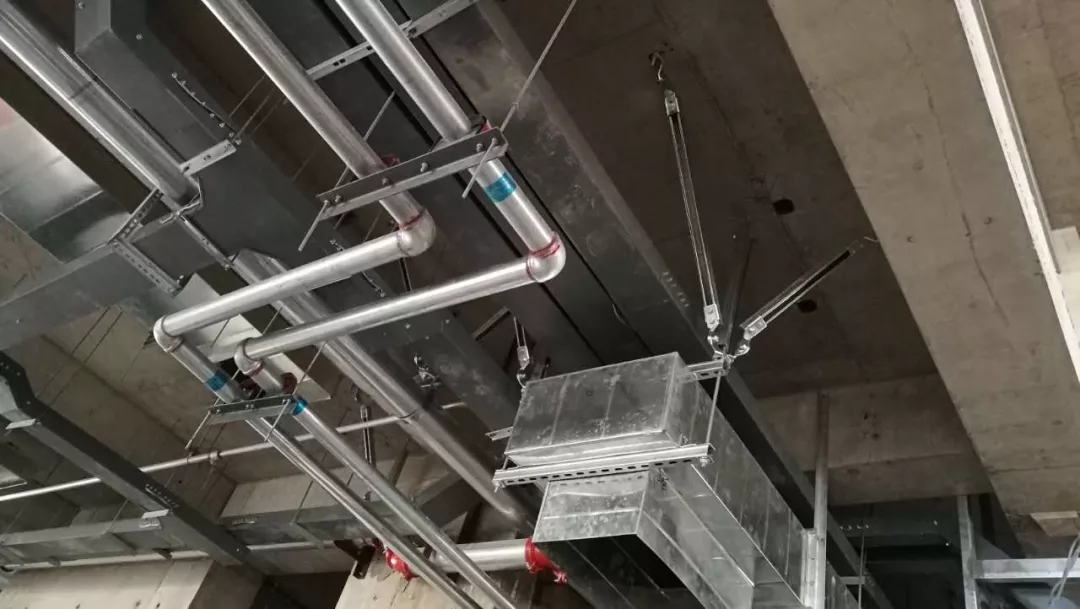

附安装图例：

4.3.4 抗震支吊架的安装注意事项

装抗震支吊架时,要严格执行设计要求和施工验收规范的规定,确保支架的牢固与抗震效果，若管道大小或位置改变，在经过设计人员的同意后修改抗震支吊架设计。

对于侧向、纵向抗震支吊架，其斜撑的安装垂直角度宜为45º，且不得小于30º。（一般安装角度应以45º为标准）。

了解安装工作所在楼层的楼板厚度，以便安装螺栓时能够在不穿透楼板的情况下确保螺栓的作用效果。膨胀螺栓所在孔在保证位置精确的情况下，应与楼板上水平面之间的距离应不小于30mm。

严禁在安装时使抗震支吊架强行挤压其他管线或改变垂直吊杆的角度，不得影响其他管线的使用功能与抗震支吊架的抗震效果。

安装抗震支架的锚栓只可固定在剪力墙，梁或钢结构梁，承重柱上，严禁将斜撑安装到砖墙一类的建筑结构上（砖墙容易被应力集中所破坏，使膨胀螺栓松动）。

抗震支吊架安装时,吊杆螺纹应完整。螺栓、六角螺母与吊杆三者间的连接应牢固稳定。

抗震支吊架应与风管走向的方向垂直，抗震支吊架斜撑安装不应偏离其中心线2.5°。

对重力不超过1.8kN 的设备或吊杆计算长度不超过300mm 的吊杆悬挂管道，可不做抗震支吊架。（当一段管道有较密集且竖直方向长度小于300mm的承重支吊架时，则需根据实际情况重新布置抗震支架的位置）。

5质量保证措施

5.1质量管理体系

为了使该工程质量达到协议约定的质量标准，满足设计文件及本合同规定的要求，我们特建立了项目质量保证体系

5.2质量目标

施工质量合格率100%和工程优良品率90%。

5.3质量保证措施

5.3.1 施工前认真阅读图纸，做好施工前技术交底

5.3.2 组织施工人员，加强现场施工管理

5.3.3 牢记规范，提高安装技术水平

5.3.4 认真完善工程验收程序

5.4 抗震支吊架安装主要检查项目及标准

5.4.1 抗震支吊架材质、规格和性能应符合设计要求及国家现行有关标准的规定。

5.4.2  抗震支吊架的材料品种、规格应符合设计要求。

5.4.3  抗震支吊架整体安装间距应符合设计要求，其偏差不大于0.2米。

5.4.4  抗震支吊架斜撑与吊架安装距离应符合设计要求，并不得大于0.1米。

5.4.5  侧向抗震支吊架与纵向抗震支吊架布设位置应符合设计要求。

5.4.6  抗震支吊架斜撑竖向安装角度应符合设计要求，且不得小于30°。

5.4.7  抗震支吊架与结构的连接、吊杆与槽钢的连接、槽钢螺母与连接件的扭矩应符合设计要求，安装应牢固。

6安全文明措施

6.1安全措施

（1）进入现场戴安全帽，高处作业搭设脚手架，操作前系好安全带。

禁止在现场内施工地点发生打架斗殴、酗酒、赌博，禁止饮酒进入现场和穿高跟鞋、拖鞋、带钉鞋施工。

（3） 施工现场用火，应开用火证，并清除用火周围的易燃易爆品。备有灭火器，设专人看护。必须加强防火意识，严禁在现场、库房、工具房、宿舍、易燃品附近吸烟或明火，加强现场、楼层、库房、宿舍的消防器材管理。

（4）坚持安全交底制度，内容包括：施工机具安全操作、高空作业安全、现场施工临时用电、穿戴安全劳保用品；

（5）为保证支吊架制作安装得安全性，遵照相关安全法规，应严格按照安全操作规程施工加工制作，特殊岗位如电工必须持证上岗，严格按照施工工艺施工制作安装。

（6）按照比例进行抽查实验，保证综合支吊架的牢固可靠。

6.2环保措施

（1）抗震支吊架统一制作，统一进行防锈、刷油漆处理，避免对土建专业的墙面、地面造成二次污染。

（2）各种材料及构配件按要求分规格码放整齐，合理保管，方便使用。

（3）工人操作地点和周围必须清洁整齐，干活脚下清，活完料净。施工垃圾要及时清理。

（4）现场成品要有工程成品保护措施，不得有碰撞、损坏现象。

（5）施工现场内的施工垃圾，应及时分捡、有使用价值的应回收、利用，废料应及时清运出场。
