1抗震支架规范

GB50011-2010：

1.0.2条 抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。

3.7.1条 非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计。

第13章 非结构构件抗震设计的计算与抗震措施。

GB50981-2014：

1.0.4条 抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。

5.1.4条 防排烟风道、事故通风风道及相关设备应采用抗震支吊架。

7.4.6条 设在建筑物屋顶上的共用天线应采用防止因地震导致设备或部件损坏后坠落伤人的安全防护措施。

GB50981-2014规定了需进行抗震支吊架的设置范围：

悬吊管道中重力大于1.8kN的空调机组、风机等设备；

DN25以上的燃气管道；

DN65以上的生活给水、消防管道、柔性连接的质量为9kg~25kg的管道附件以及刚性连接的质量大于25kg以上管道附件；

矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管系统；

对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架电缆槽盒、母线槽；

所有规格的防排烟风道及事故通风风道及其设备。

2建筑抗震设计

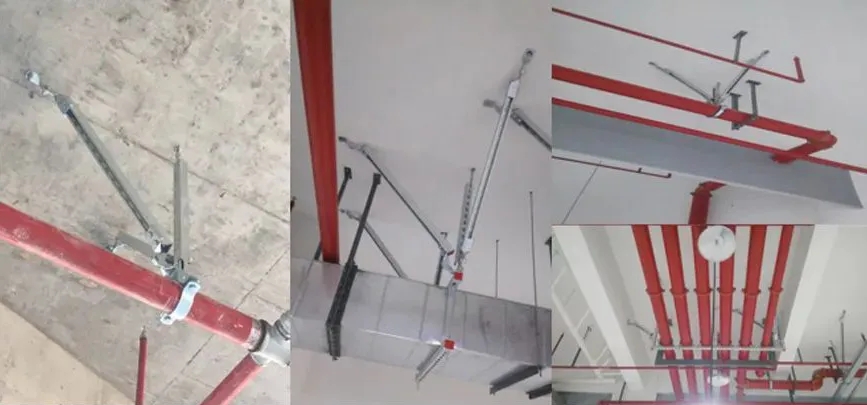

 给排水抗震设计

1. 抗震措施

悬吊管道中重力大于1.8kN的设备；

管径大于等于DN65的室内给水、热水以及消防管道；

当管道中安装的附件自身质量大于25kg时，应设置侧向及纵向抗震支吊架。

8 度、9 度地区的高层建筑的给水、排水立管其直线长度超过50m 时宜采取抗震动措施，其直线长度超过100m 时，应采取抗震动措施；

8 度、9 度地区建筑物中的给水泵等设备应设防振基础，且应在基础四周设限位器固定，限位器应经计算确定。

2. 间距要求

抗震支吊架的最大间距

管道类别		抗震支吊架最大间距(m)
		侧向	纵向
给水、热水及消防管道	新建工程刚性连接金属管道	12.0	24.0
	新建工程柔性连接金属管道；非金属管道及复合管道	6.0	12.0

注：改建工程最大抗震加固间距为上表数值的一半。

实际布置间距由深化设计单位根据安装角度以及荷载进行调整。

 电气抗震设计

1. 抗震措施

重要电力设施可按设防烈度提高1 度进行抗震设计，但为8 度及以上时不再提高；1.2 悬吊管道中重力大于1.8kN的设备；

内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽；

当管道中安装的附件自身质量大于25kg时，应设置侧向及纵向抗震支吊架。

设在建筑物屋顶上的共用天线等，应设置防止因地震导致设备或其部件损坏后坠落伤人的安全防护措施。（强条）

2. 间距要求

抗震支吊架的最大间距

管道类别		抗震支吊架最大间距(m)
		侧向	纵向
电线套管及电缆梯架、电缆托盘和电缆盒	新建工程刚性材质电线套管、电缆梯架、电缆托盘和电缆槽盒	12.0	24.0
	新建工程非金属材质电线套管、电缆梯架、电缆托盘和电缆槽盒	6.0	12.0

注：改建工程最大抗震加固间距为上表数值的一半。

实际布置间距由深化设计单位根据安装角度以及荷载进行调整。

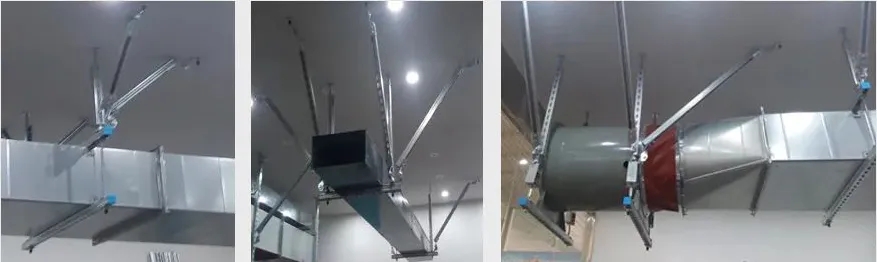

 暖通空调及燃气抗震设计

1. 抗震措施

悬吊管道中重力大于1.8kN的设备；

管道不应穿过抗震缝，当必须穿越时，须在抗震缝两边各装一个柔性管接头或在通过抗震缝处安装“门”形弯头或设伸缩节；

矩形截面面积大于等于0.38m2和圆形直径大于等于0.70m的风道；

锅炉房、制冷机房、热交换站内的管道应有可靠的侧向和纵向抗震支撑，多根管道共用支吊架或管径≥300mm 的单根管道支吊架宜采用门型抗震支吊架；

防排烟风道、事故通风风道及相关设备应采用抗震支吊架；（强条）

内径大于或等于25mm的燃气管道；

当管道中安装的附件自身质量大于25kg时，应设置侧向及纵向抗震支吊架。

燃气管道通过隔震层时，应在室外设置阀门和切断阀，并设置地震感应器，地震感应器与切断阀联锁；

在建筑高度大于50m 的建筑内，燃气管道应根据建筑抗震要求，在适当的间隔设置抗震支撑。

2. 间距要求

抗震支吊架的最大间距

管道类别		抗震支吊架最大间距(m)
		侧向	纵向
燃气、热力管道	新建燃油、燃气、医用气体、真空管、压缩空气管、蒸汽管、高温热水管及其它有害气体管道	6.0	12.0
通风及排烟管道	新建工程普通刚性材质风管	9.0	18.0
	新建工程普通非金属材质风管	4.5	9.0

注：改建工程最大抗震加固间距为上表数值的一半。

实际布置间距由深化设计单位根据安装角度以及荷载进行调整。

3抗震支吊架设计布置原则及示例

抗震支吊架的间距计算：

抗震支架设置间距不一定是管线种类的最大间距；

间距与地震作用大小有关，当αEK大于1.0时，支架需加密；

与斜撑角度有关，当斜撑竖向夹角小于45度，支架需加密；

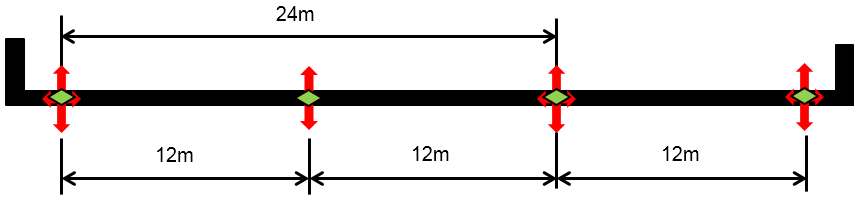

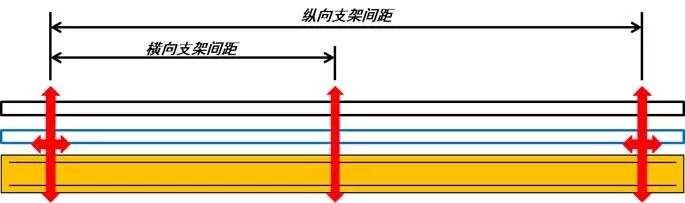

采用双向支架和横向支架交替布置的形式比较合理：

当立管长度大于1.8m时，应在其顶部及底部设置四向抗震支吊架，当立管的长度大于7.6m时，应在中间加设四向抗震支吊架，是立管的两个四向抗震支吊架的间距不得大于7.6m。

连接立管的水平管道应在靠近立管的0.6m范围内设置第一个抗震支吊架；

与水平管段相连的立管，靠近接头处的四向抗震支吊架可视为与其连接的水平管段的一个双向抗震支吊架

当立管通过套管穿越结构楼层时，因套管可限制立管水平方向的位移，可作为立管的一个四向抗震支吊架‍。

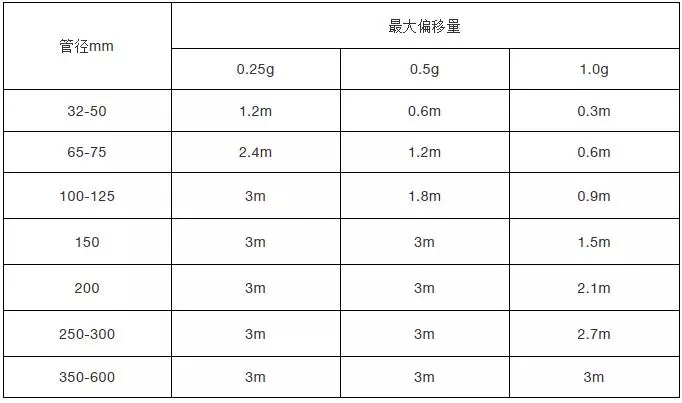

刚性连接的水平管道，两个相邻的抗震支吊架间允许纵向偏移值。应符合下列规定：见表

抗震支吊架间允许纵向偏移表

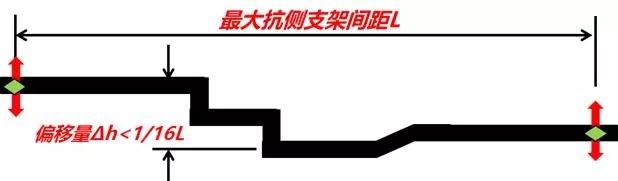

水管及电线套管不得大于最大侧向支吊架间距的1/16。

风管、电缆梯架、电缆托盘和电缆槽盒不得大于其宽度的两倍。

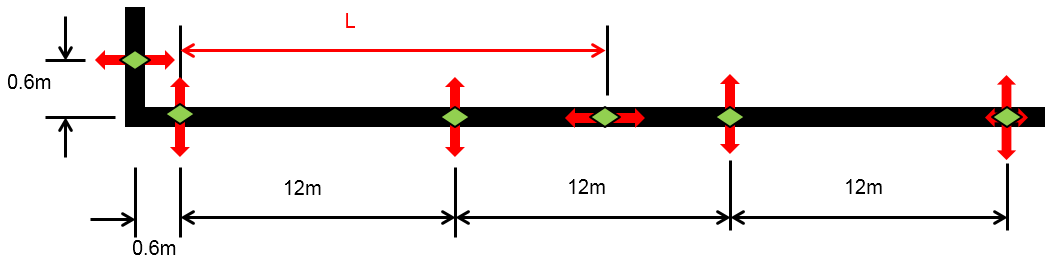

对于水平单水管抗震支架，抗震斜撑直接作用于管线，当其在转弯处0.6m范围内设置侧向抗震支吊架，其可作为另一侧管线的一个纵向抗震支吊架，可承受另一侧6m管线的纵向地震力。

侧向抗震支吊架

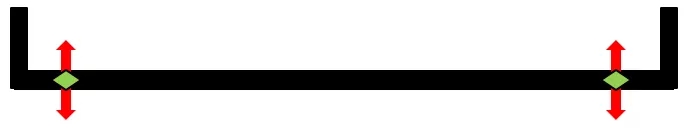

1）每段水平直管道应在两端设置侧向抗震支吊架，见示例1。

2）当两个侧向抗震支吊架间距超过最大设计间距时，应在中间增设侧向抗震支吊架。

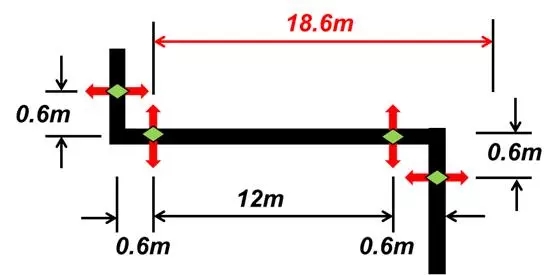

3）水平管道应在离转弯处0.6m范围内设置侧向抗震支吊架，见示例2。

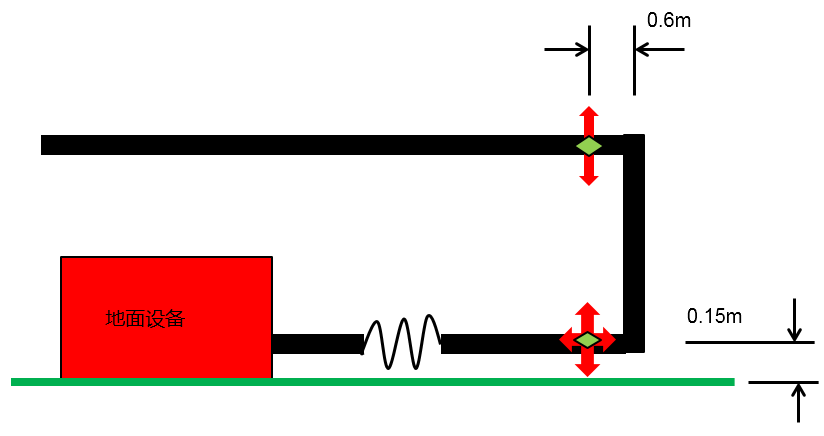

4）水平管线通过垂直管线与地面设备连接时，管线与设备之间采用柔性连接。水平管线距垂直管线600mm范围内设置侧向支撑。垂直管线底部距地面大于0.15m应设置抗震支撑，见示例3。

5）刚性连接的水平管道，两个相邻的抗震支吊架间允许纵向偏移值。应符合下列规定：

1 水管及电线套管不得超过最大侧向支吊架间距的1/16；

2 风管、电缆梯架、电缆托盘和电缆槽盒不得超过其宽度的两倍。

纵向抗震支吊架

每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距离超过最大设计间距时，应按要求间距依次增设纵向抗震支吊架，见示例4。

水平管道在安装柔性补偿器及伸缩节的两端应设置侧向及纵向抗震支吊架。

水平管道应在离转弯处0.6m范围内设置侧向抗震支吊架；若斜撑直接作用于管道，其可作为另一侧管道的纵向抗震支吊架

4抗震设计注意事项

1）建筑机电工程设施的抗震支吊架应具有足够的刚度和承载力，抗震支吊架与建筑结构应有可靠的连接和锚固。

2）抗震支吊架与钢筋混凝土结构应采用锚栓连接，与钢结构应采用焊接或螺栓连接。

3）穿过隔震层的建筑机电工程管道应采用柔性连接或其他方式，并应在隔震层两侧设置抗震支架。

4）所有抗震支吊架应和结构主体可靠连接；不得将抗震支吊架安装于非结构主体部位，如轻质墙等。

5）侧向、纵向抗震支吊架的斜撑安装，垂直角度宜为45°，不得小于30°。

6）抗震支吊架斜撑安装不应偏离其中心线2.5°。
