01为何要做试验？

众所周知，抗震支架在正式投入生产前需要进行出厂检验和型式检验，出厂检验和型式检验报告均合格后才能够证明产品合格。

出厂检验通常就是一些简单的检查，比如产品外观、尺寸等方面的检测，那么什么是型式检验呢，为什么要做型式检验呢？

型式检验：

01型式检验报告是生产企业在生产（许可证范围内）的产品时，国家对产品时行功能、材料（说明书）等以及技术指标等进行全面检验分析得到的的型式评价报告，用于国家对企业是否许可生产作出结论的一个重要依据！

02型式检验报告是型式检验机构出具的型式检验结果判定文件。型式检验是为了证明产品质量符合产品标准的全部要求而对产品进行的抽样检验，它是构成许多种类型认证的基础，是对一个或多个具有生产代表性的产品样品利用检验手段进行合格评价。

03检验所需样品数量由质量技术监督部门或国家认可的检验机构确定和现场抽样封样；取样地点从制造单位的最终产品中随机抽取。检验地点应在经认可的独立的检验机构进行。

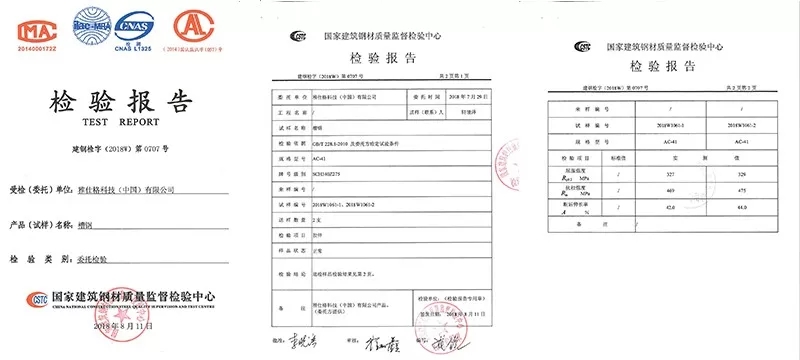

槽钢承载力检测报告

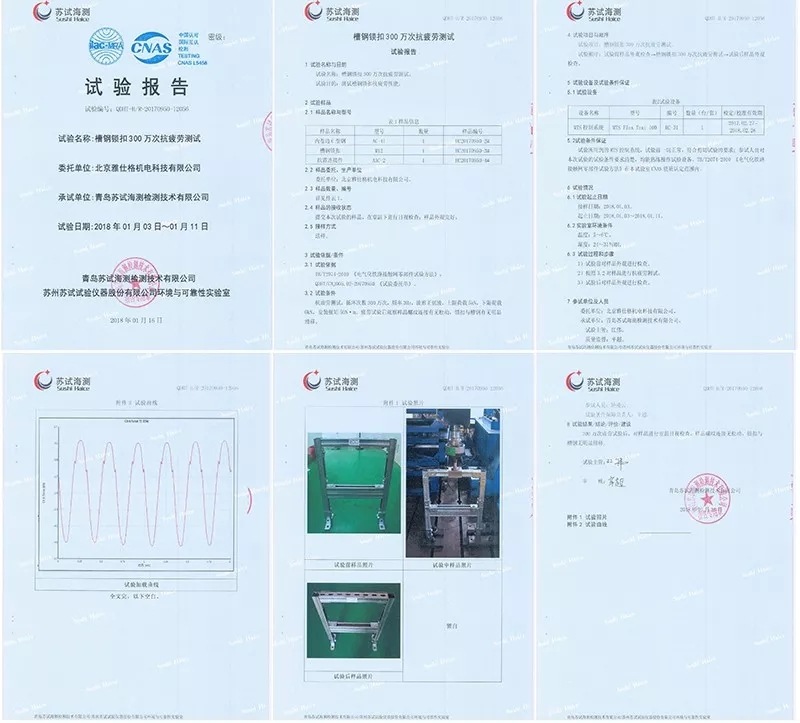

槽钢锁扣200万次疲劳应力测试报告

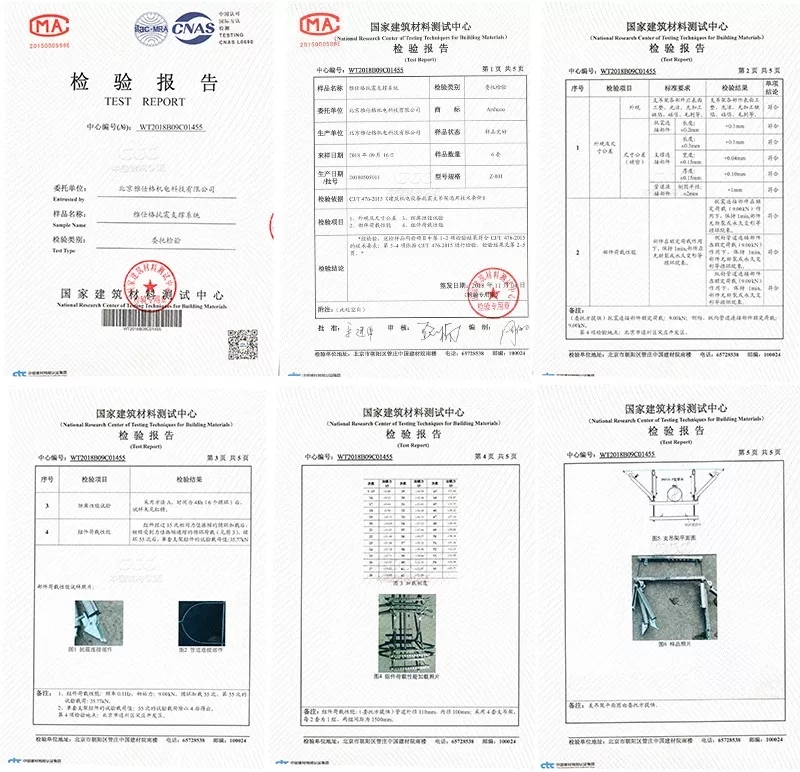

抗震支吊架型式检测报告

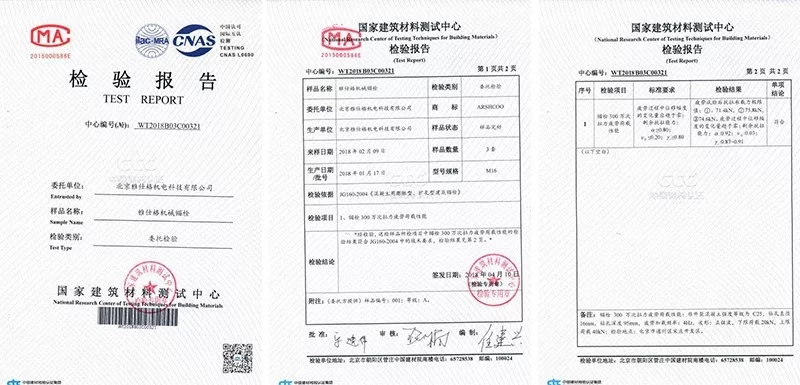

锚栓拉力疲劳荷载性能检测报告

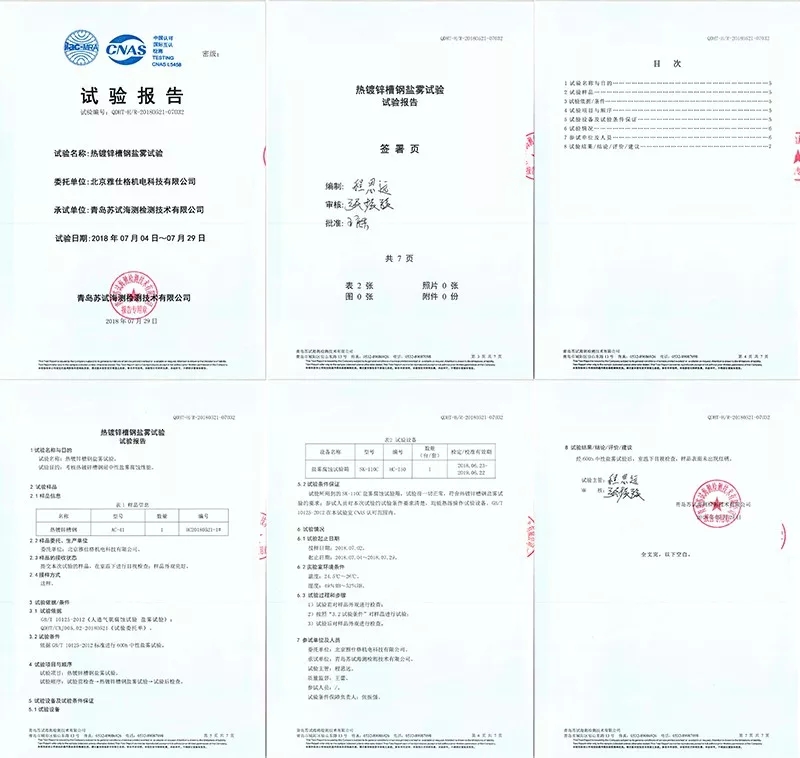

热镀锌槽钢盐雾试验

型式试验是一种破坏性试验，与一般的例行试验相比，它往往要做诸如寿命试验、防腐试验等，故用来做型式试验的产品一般是不能出售的。

譬如对抗震支架做防腐性能试验，需要进行盐雾试验，试验后抗震支架样品表面会有不同程度的锈迹出现，这样的抗震支架自然不能再出售。

从CJ/T 476-2015《建筑机电设备抗震支吊架通用技术条件》可看出，抗震支架型式试验项目比出厂试验项目多，且型式检验显然更加严格和苛刻。

（摘自CJ/T 476-2015《建筑机电设备抗震支吊架通用技术条件》）

2019年11月新的国家标准GB/T 37267-2018《建筑抗震支吊架通用技术条件》即将生效，不论是对于抗震支架产品规范还是抗震支架市场升级，都是具有积极意义的。

02试验数据分析

　　工况1~工况5 ，加载过程中抗震支吊架系统及非抗震支吊架系统均未出现明显损伤，但非抗震支吊架系统→侧的管线系统晃动幅度非常明显。加载到工况6 ， PGA=0.64g 时，非抗震支吊架系统一侧出现M12 螺杆底部断裂的破坏现象，此时非抗震支吊架系统最大位移达到160.5mm ，且已有接近20mm 的残余变形，而抗震支吊架系统最大位移仅有5 .4mm。 继续加载到工况8 ，PGA= 1.00g 时，非抗震支吊架系统一侧虫草、纹杆破坏严重，两根吊管道的螺纹杆彻底断裂，其固定的管道系统一端掉落在加载框架横梁上，整体失稳破坏，里面封闭的水泄漏出来，试验终止。而抗震支吊架系统-侧的管段试验依然完好无损没，里面的水没有泄漏，压力仍然保持在初始加压值。
