各大地震都造成了大量的人员伤亡及财产损失。

那么，在日本对于抗震有哪些措施呢？

1建筑结构部分

1、抗震支架梁

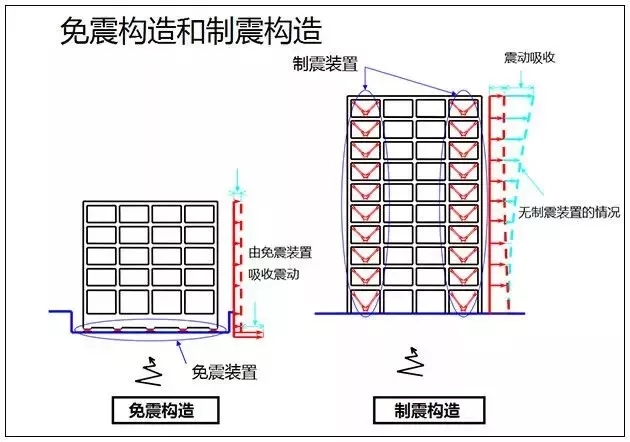

2、免震技术和制震技术

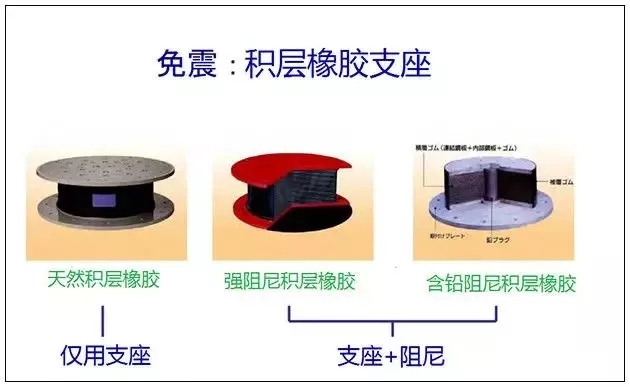

多层免震橡胶弹性垫⬇

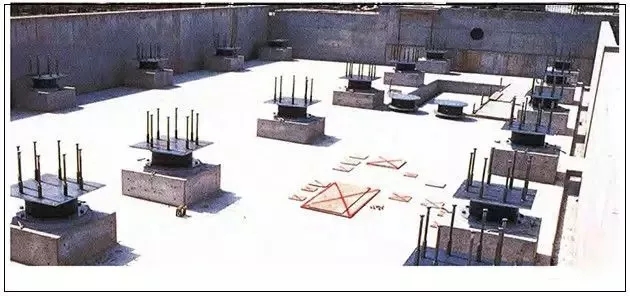

免震层施工状况⬇

3、DFS （双框架系统）

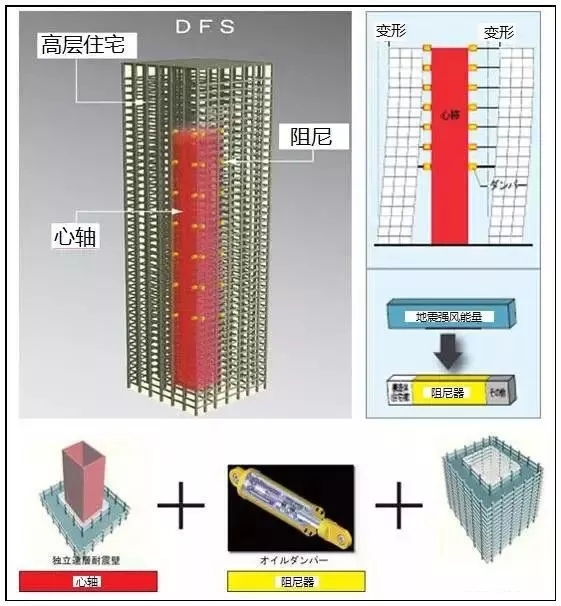

DFS结构示意图⬇

2机电部分

查阅相关资料，找到一本规范或者说是施工指南：建築設備耐震設計・施工指針. 2014 年版，没有找到相关电子版资源，但找到了其他一些参考资料：

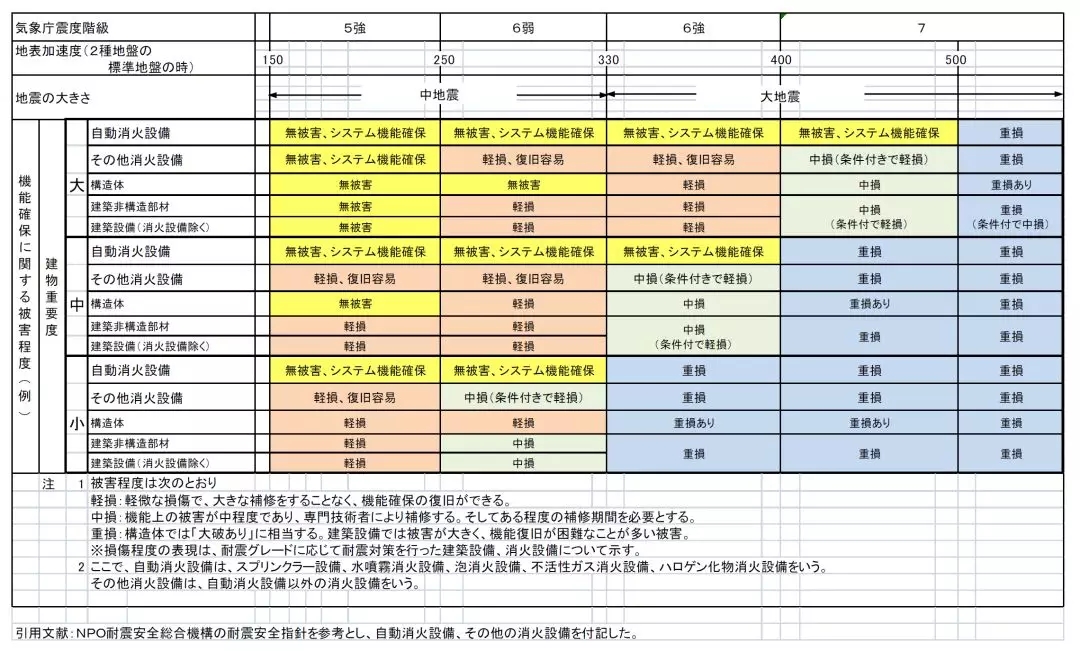

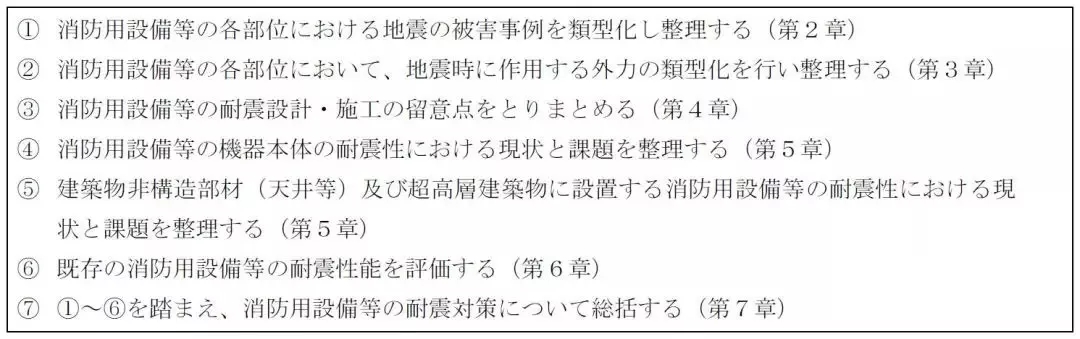

其中，特别针对防火设施、建设设施、建造结构等要求的性能做出了对比⬇

大致翻阅相关资料，有以下几点供参考：

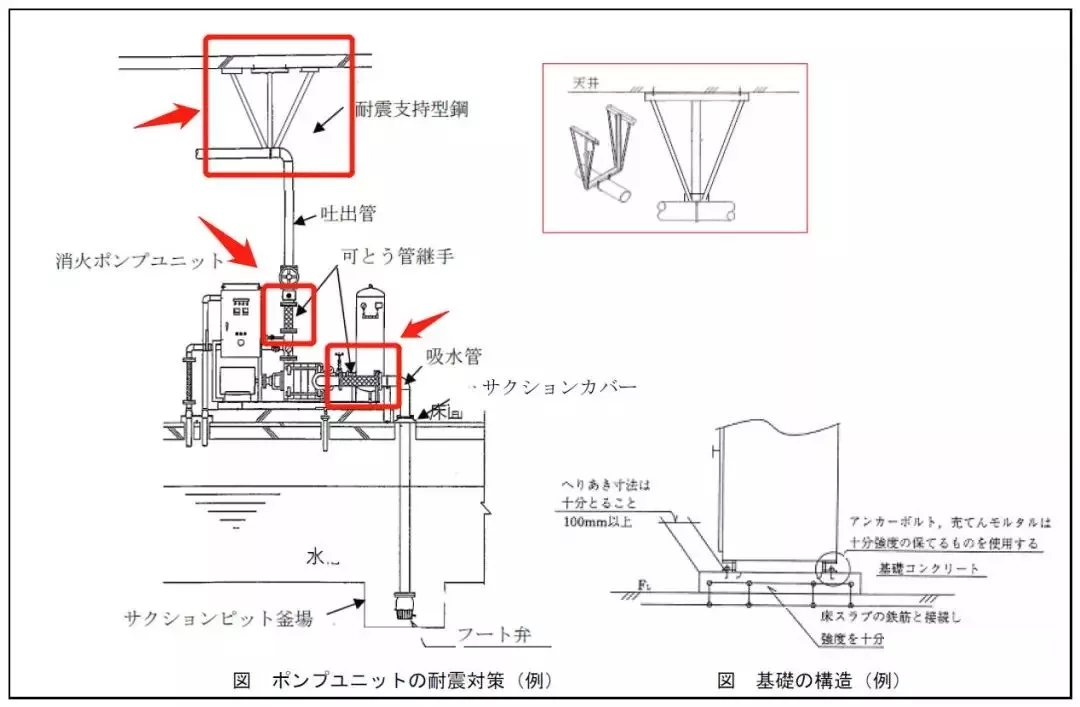

1、设备进/出接管，全部采用软管连接，防止共振（震）⬇

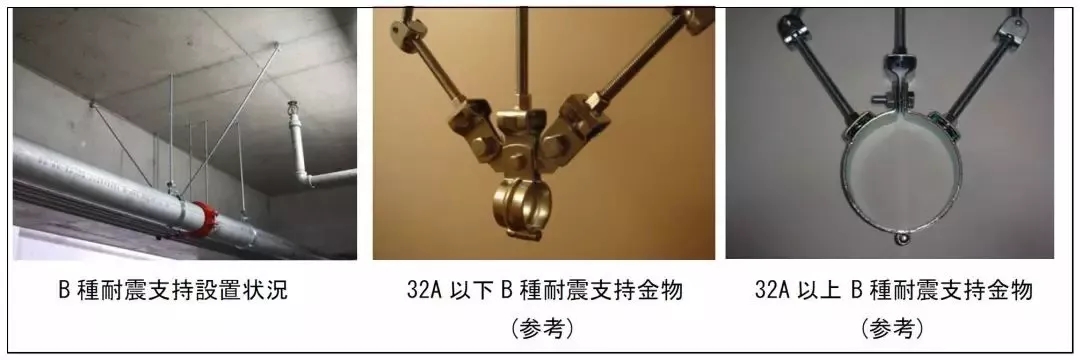

2、管道支吊架采用抗震支架⬇

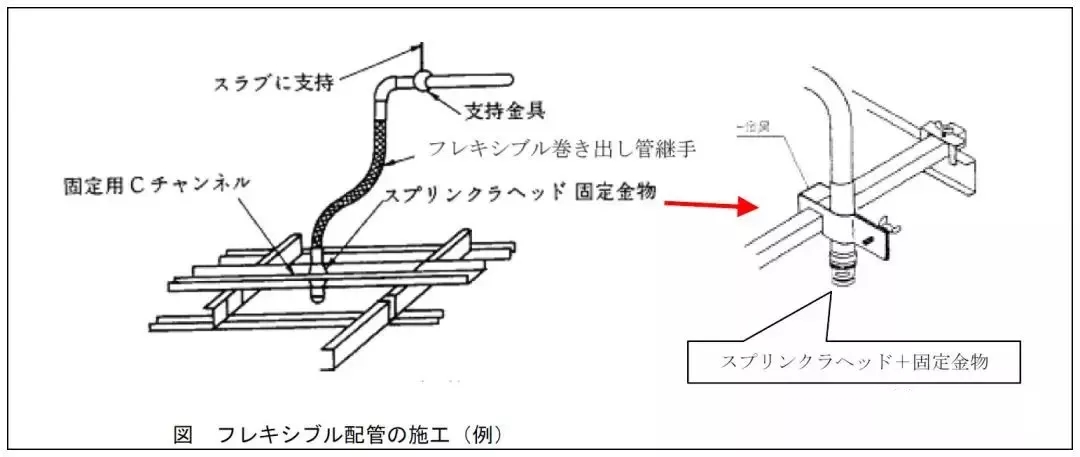

3、喷淋末端管道采用软管连接

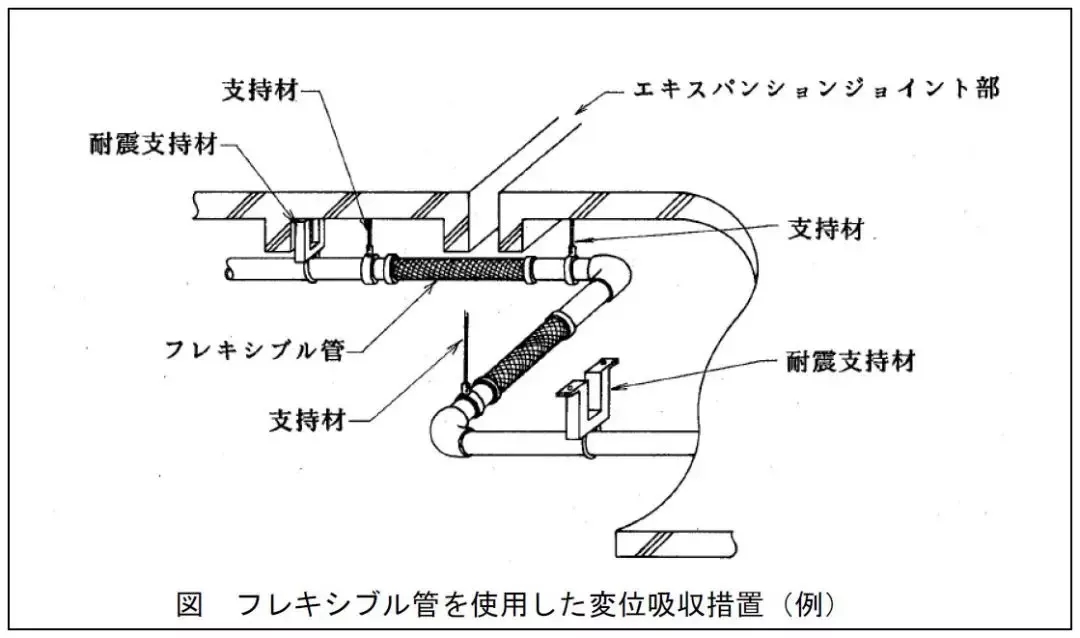

4、穿越变形缝处，设置两道软管⬇

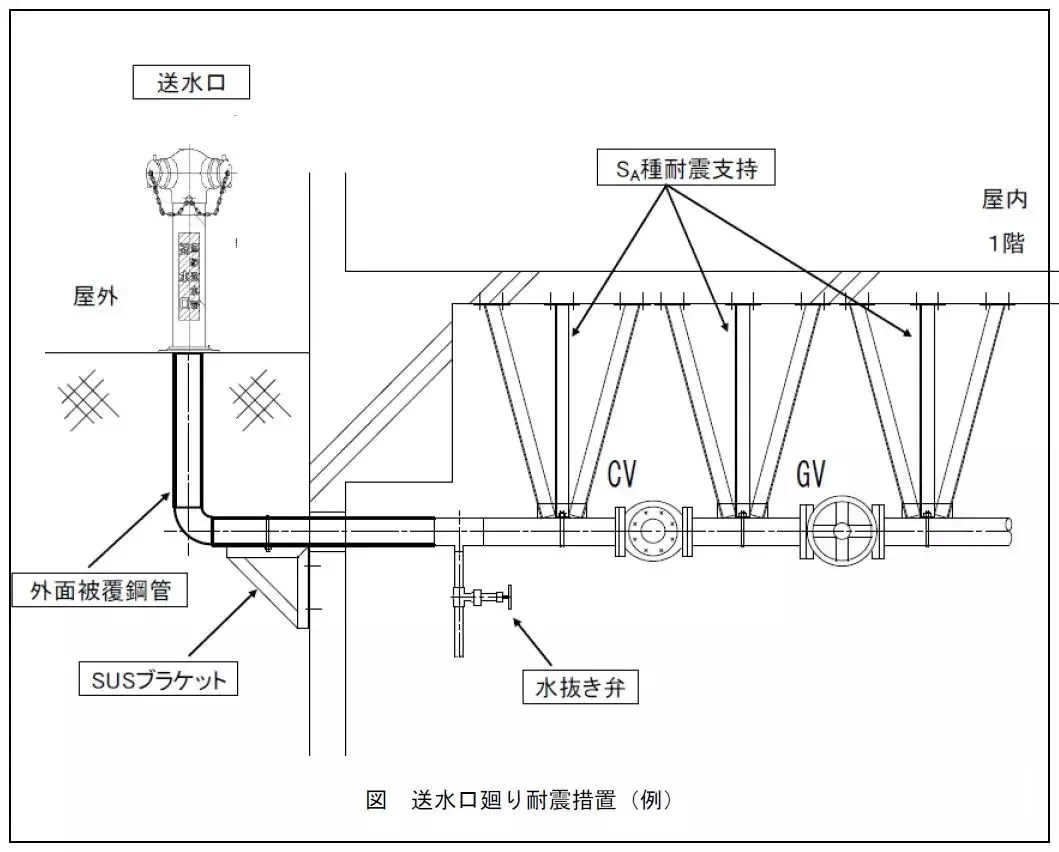

5、室外接室内管道也需要相应处理⬇

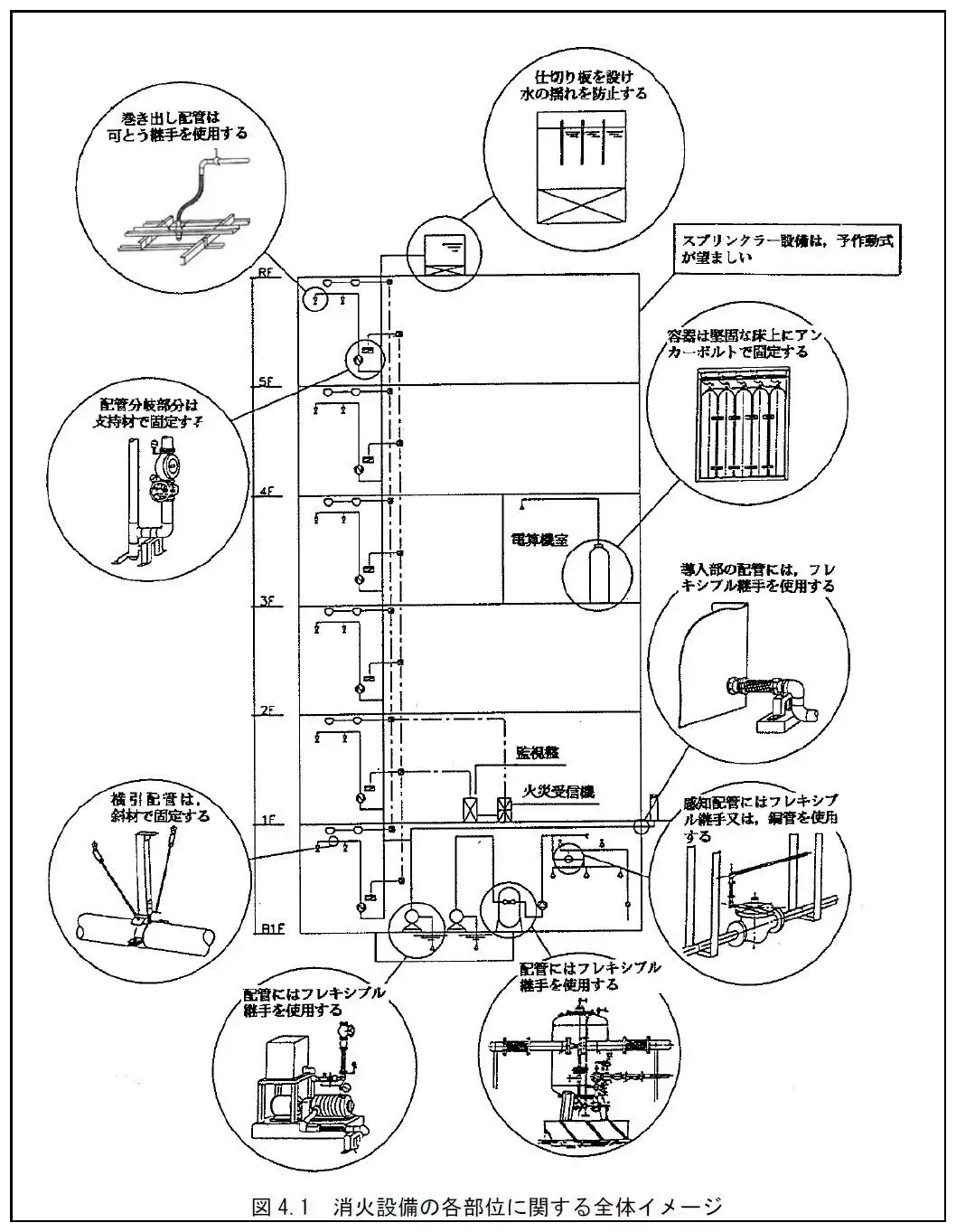

6、大楼抗震总示意图⬇

7、抗震支架示意图⬇

等等，以上针对机电系统管线的抗震处理方式。

---

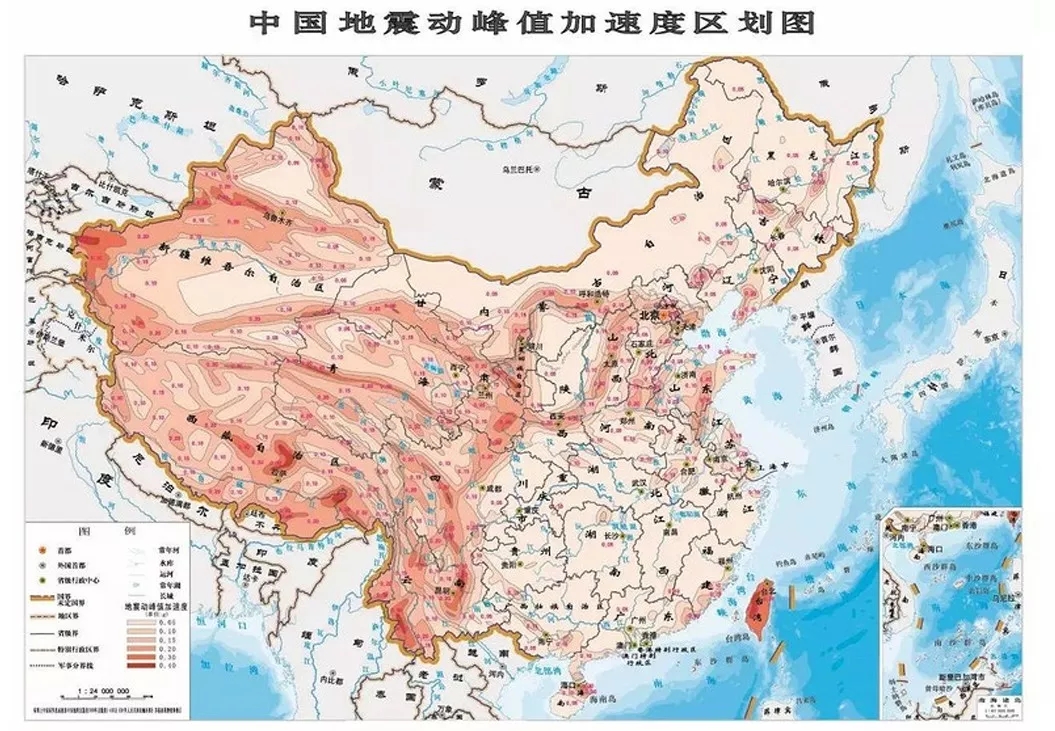

说完日本的抗震做法，再来看下国内按照现阶段规范、图集及对应标准应该怎么实施呢？

1抗震支架参考规范

抗震支架现阶段主要参考以下几本规范：

·《建筑机电工程抗震设计规范》GB50981-2014
·《建筑机电设备抗震支吊架通用技术条件》 CJ/476-2015
·《抗震支吊架安装及验收规程》ECES 420-2015
·《装配式管道支吊架》18R417-2
·还有即将实施的19K112《金属、非金属风管支 吊架（含抗震支吊架）》、《抗震支吊架安装及 验收规程》CECSXXX：20XX

2抗震支架设计具体要求

依照GB 50981-2014《 建筑机电工程抗震设计规范》来看，主要有以下要求：

1、总则

建筑给水排水、供暖、通风、空调、燃气、热力、电 力、通讯、消防等机电工程需抗震设防。

2、设计基本要求

对重力不大于1.8KN的设备或吊杆计算长度不大于300mm的吊杆悬挂管道，可不进行抗震设防。

注：具体包括哪些内容，在条文说明P41。

3、给水排水

管道的布置与敷设应符合下列规定:

需要设防的室内给水、热水以及消防管道管径大于或 等于DN65的水平管道，当其采用吊架、支架或托架固 定时，应按本规范第8章的要求设置抗震支承。室内自 动喷水灭火系统和气体灭火系统等消防系统还应按相 关施工及验收规范的要求设置防晃支架；管段设置抗 震支架与防晃支架重合处，可只设抗震支承。

4、暖通空调

锅炉房、制冷机房、热交换站内的管道应有可靠的侧向和纵向抗震支撑。多根管道共用支吊架或管径大于等于300mm的单根管道支吊架,宜采用门型抗震支吊架。

矩形截面面积大于等于0.38m2和圆形直径大于等于0.70m的风道可采用抗震支吊架。

防排烟风道、事故通风风道及相关设备应采用抗震支吊架。

5、燃气

内径大于或等于25mm的燃气管道应进行抗震设计，管道抗震支吊架的设置应符合本规范第8章的规定。

6、电气

内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线均应进行抗震设防。

设在建筑物屋顶上的共用天线应采取防止因地震导致设备或其部件损坏后坠落伤人的防护措施。

7、抗震支吊架设计

每段水平垂直管道应在两端设置侧向抗震支吊架。

当两个侧向抗震支吊架间距大于最大设计间距时，应在中建增设侧向抗震支吊架。

抗震支吊架的斜撑与吊架的距离不得大于0.1m。

刚性连接的水平管道，两个相邻的抗震支吊架允许纵向偏移值。应符合规定

水平管道应在离转弯处0.6m范围内设置侧向抗震支吊架。

侧向、纵向抗震支吊架的斜撑安装，垂直角度宜为45°，且不得小于30°。

抗震吊架斜撑安装不应偏离其中心线2.5°。

沿墙敷设的管道当设有入墙的托架、支架且管卡能紧固管道四周时，可作为一个侧向抗震支撑。

单管（杆）抗震支吊架的设置应符合规定

3抗震支架参考图纸（设计说明、大样图）

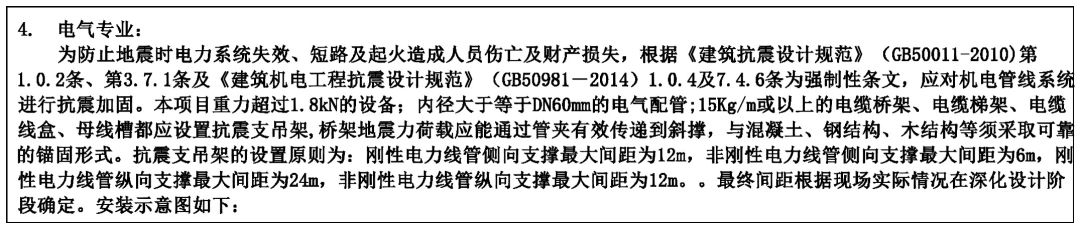

1、设计说明：

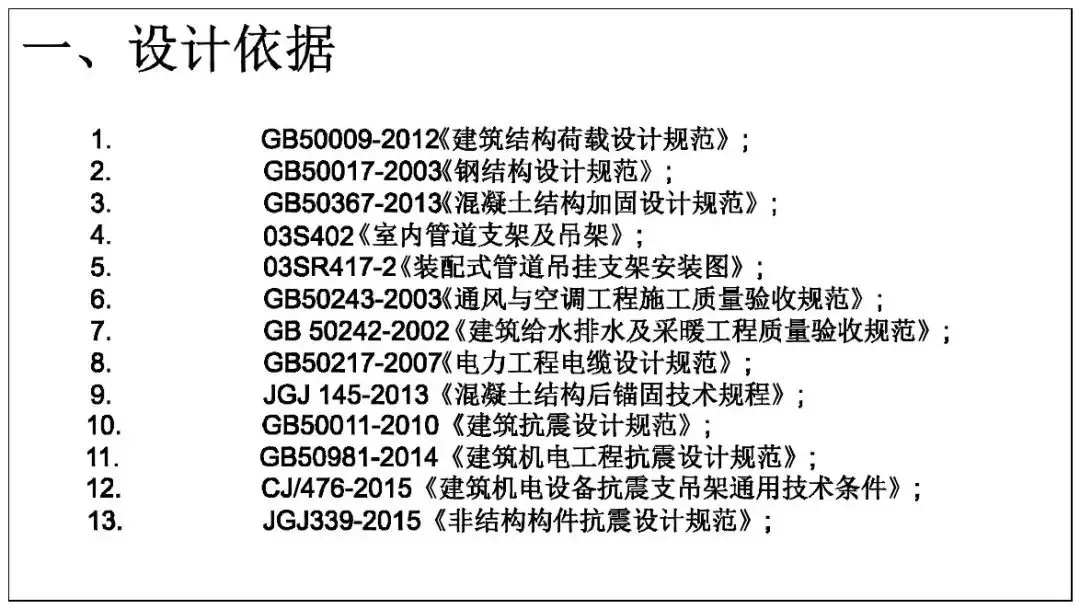

设计依据⬇

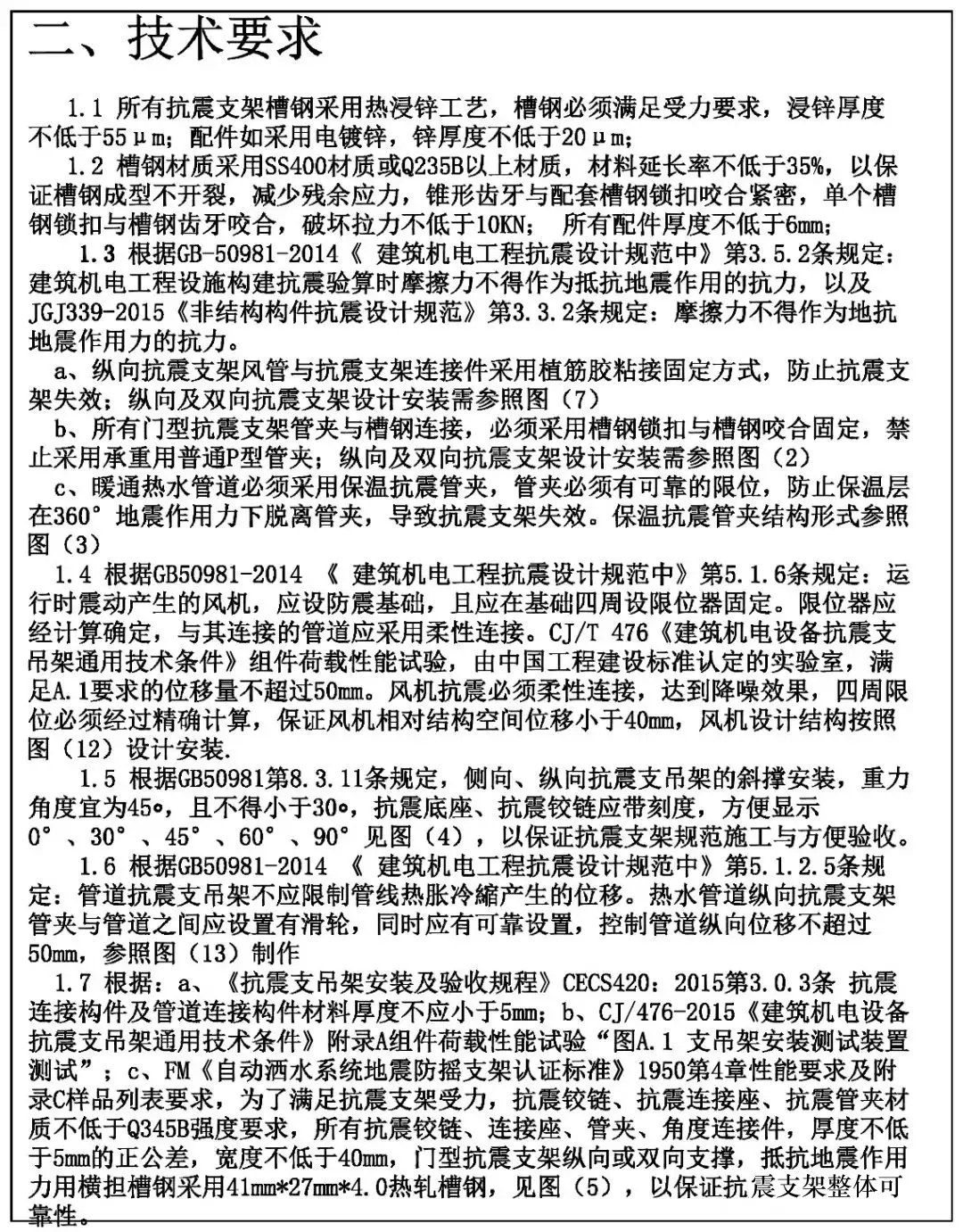

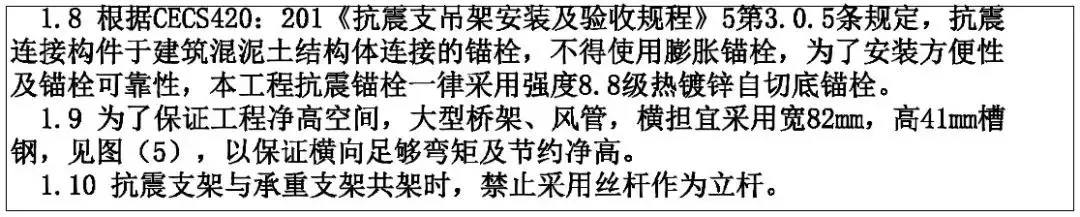

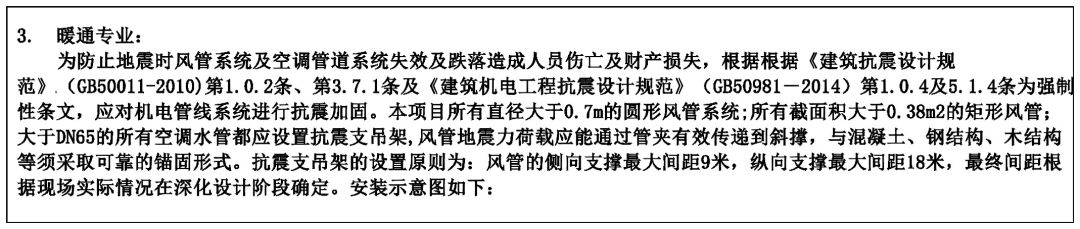

技术要求⬇

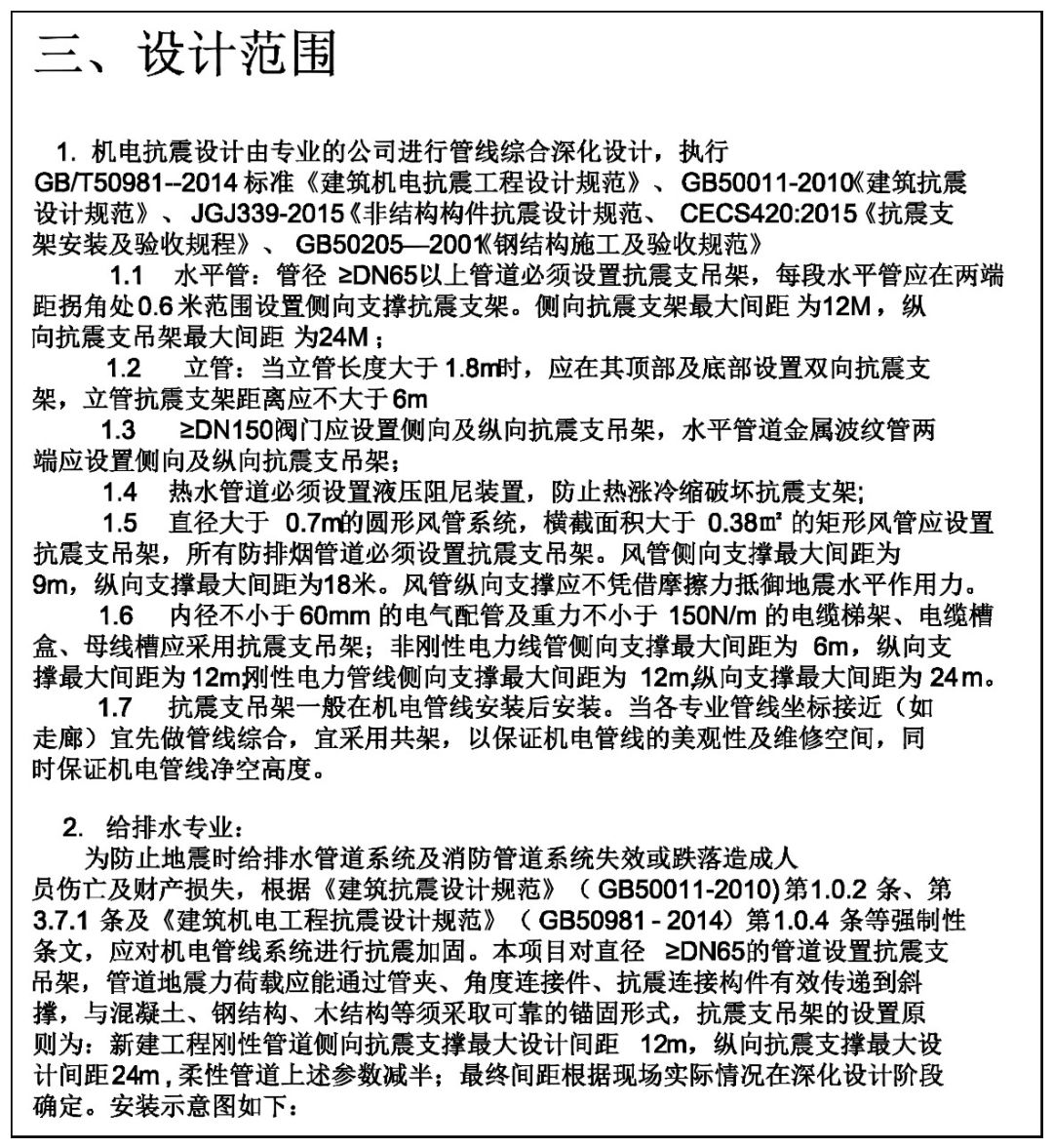

设计范围⬇

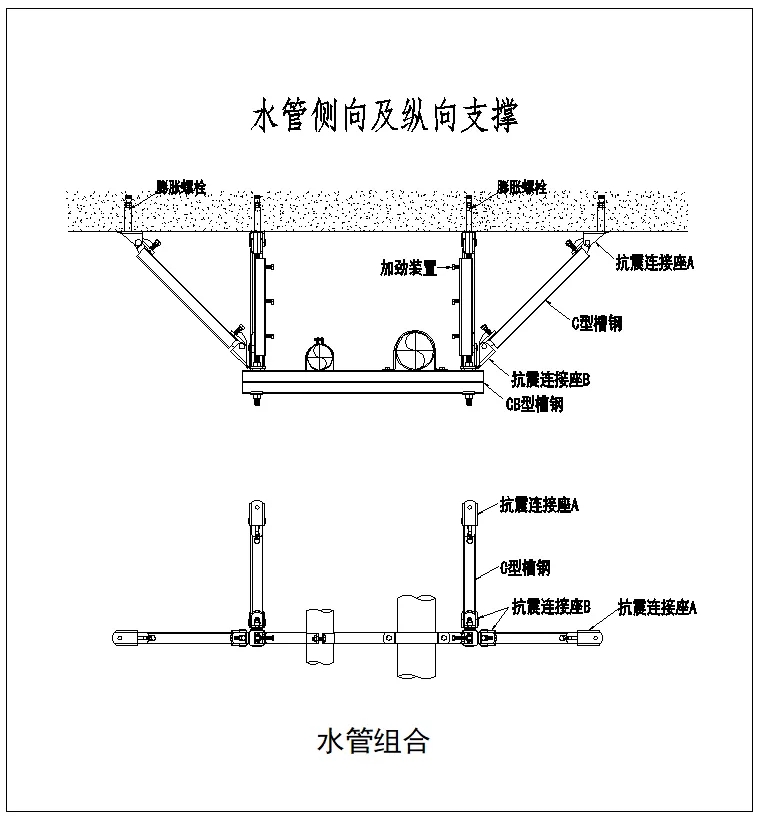

2、大样图：

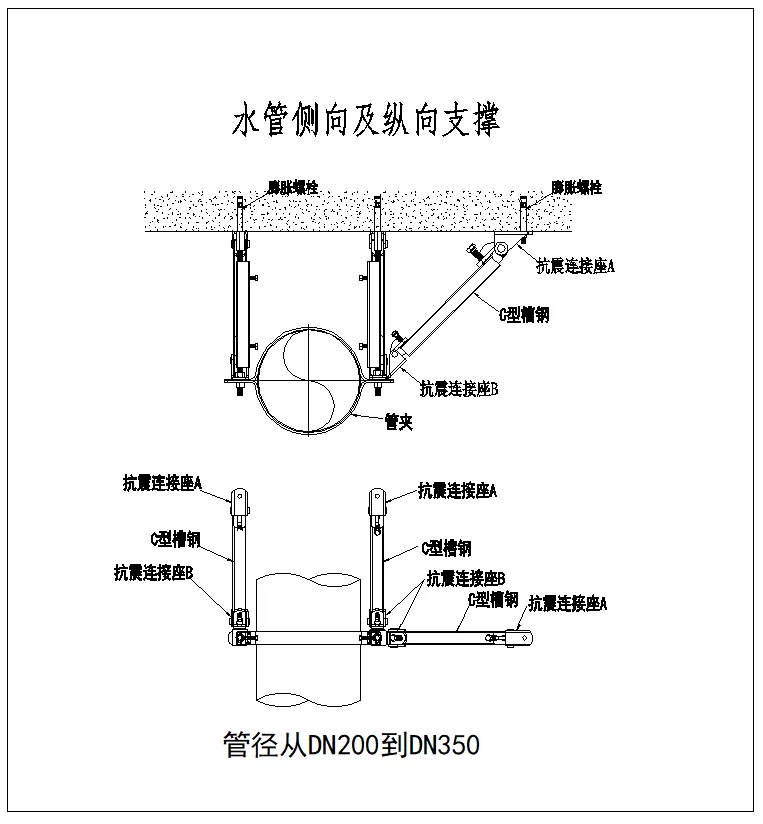

给排水、消防专业安装大样图⬇

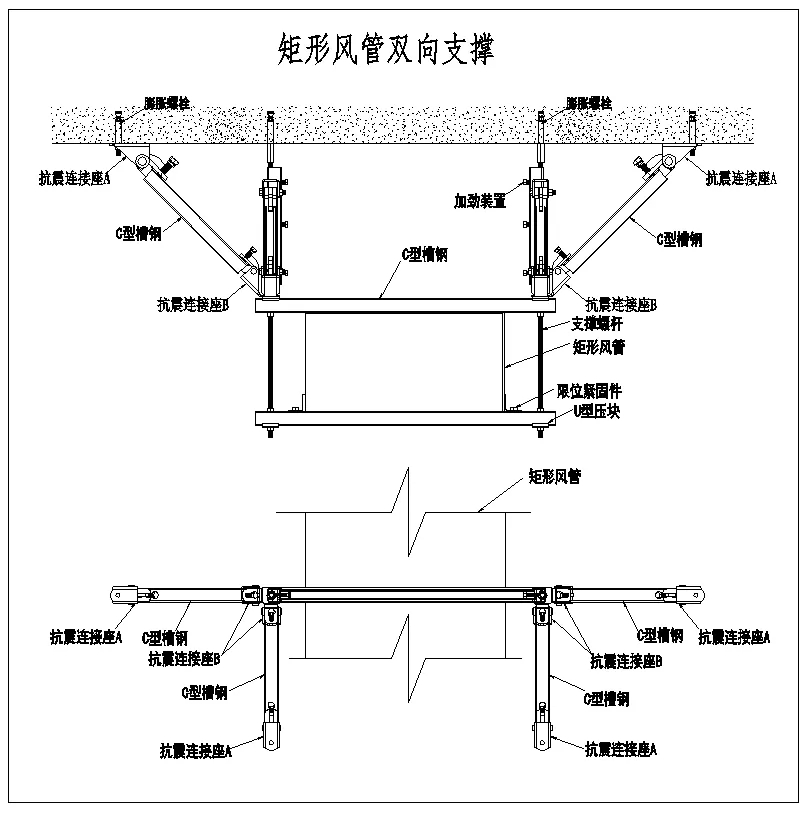

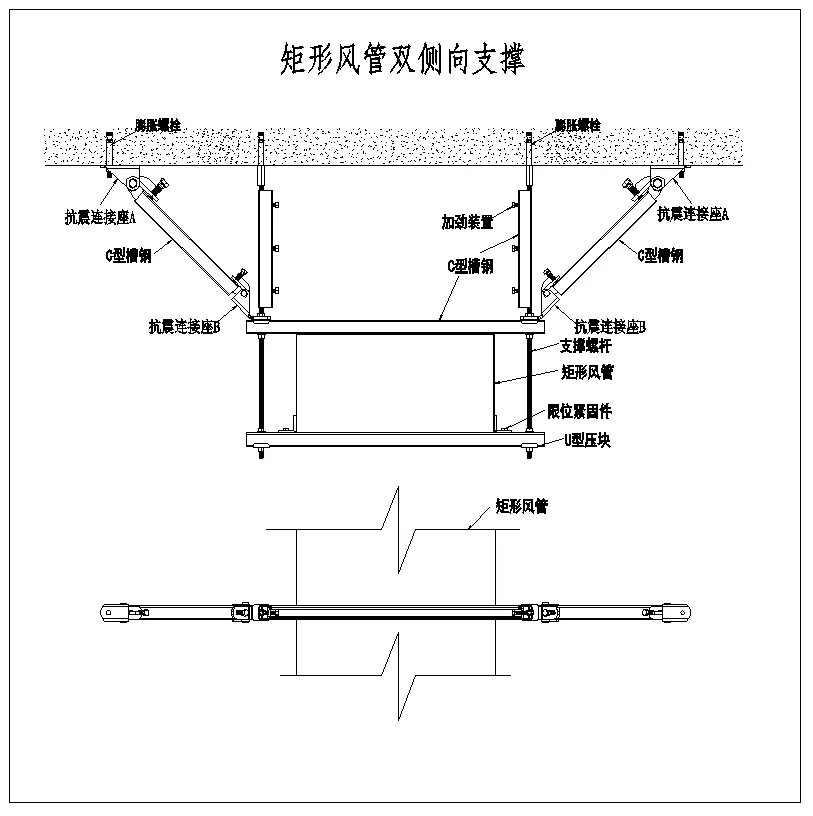

暖通专业安装大样图⬇

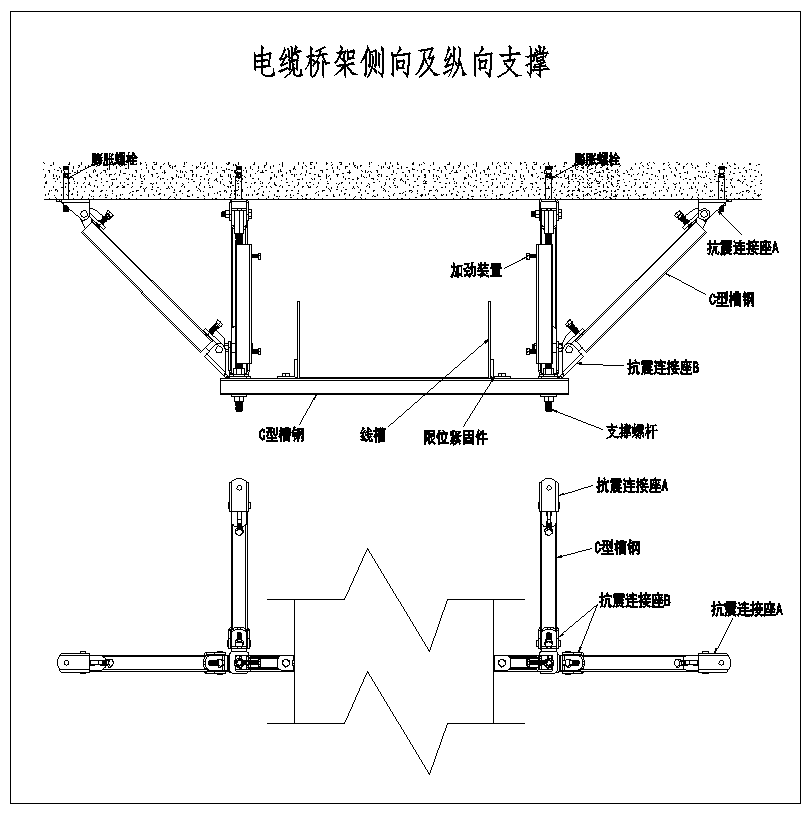

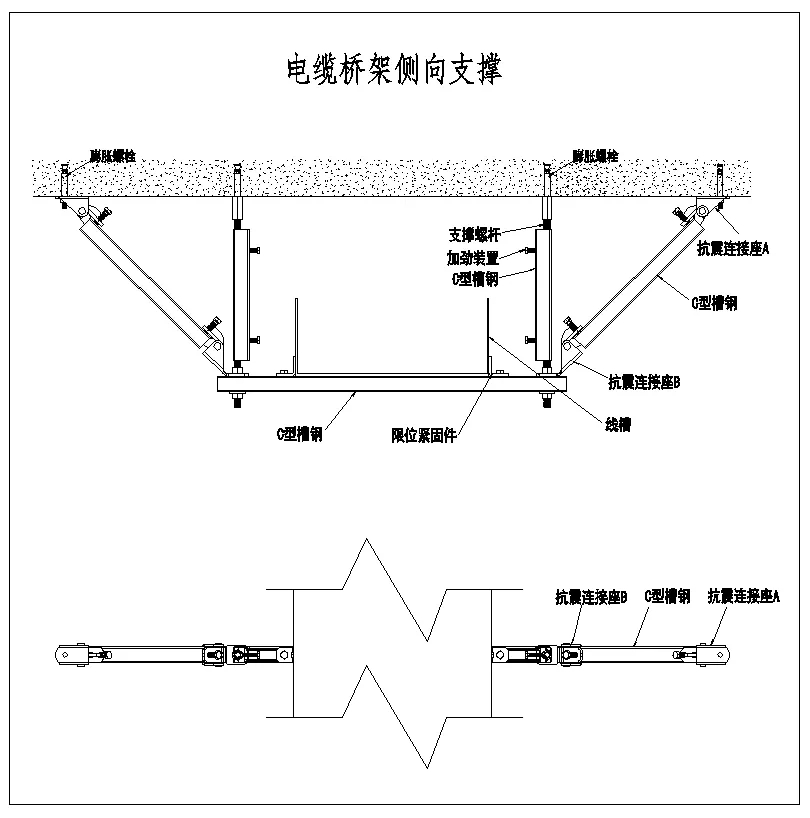

电气专业安装大样图⬇

当然，图纸部分还包括图纸目录和平面图，由于平面图表示哪里需要设置抗震支架，在节点处大样图表示以及图纸目录仅对于所有抗震支架图纸的汇总，在此不再赘述。

4抗震支架各地区实施情况

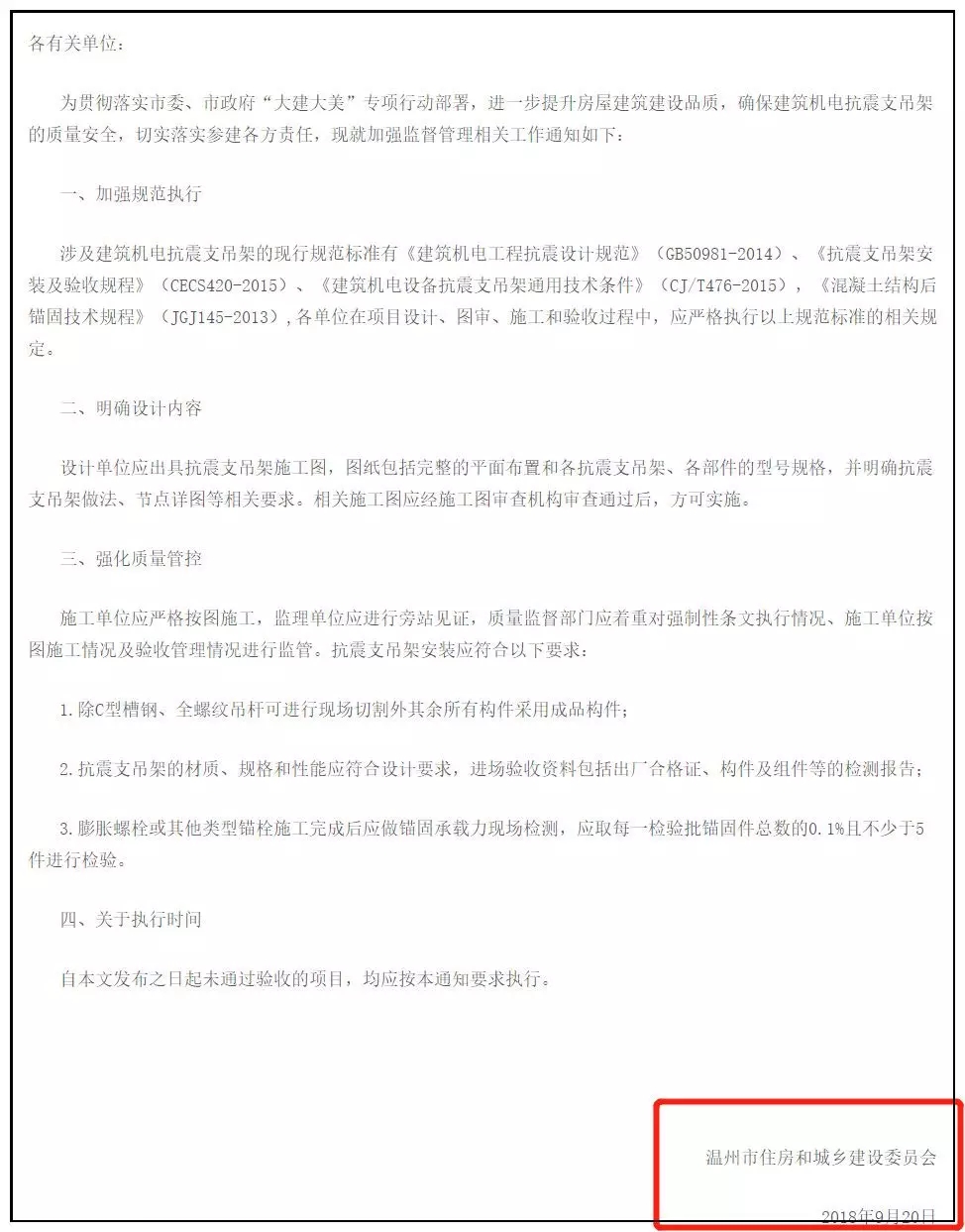

浙江省温州市发布：关于加强建筑机电抗震支吊架质量管理的通知⬇

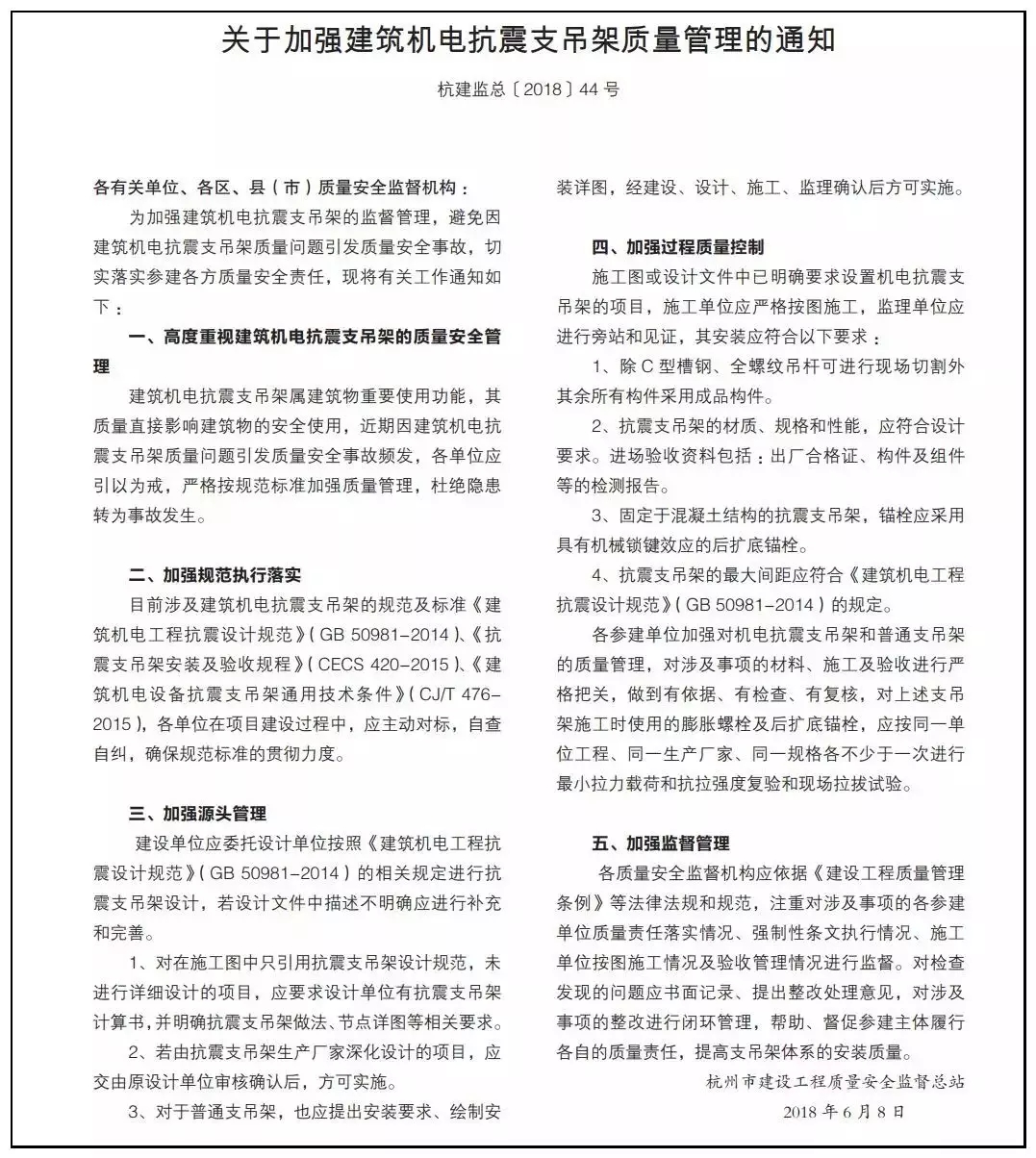

浙江省杭州市发布：关于加强建筑机电抗震支架质量管理的通知⬇

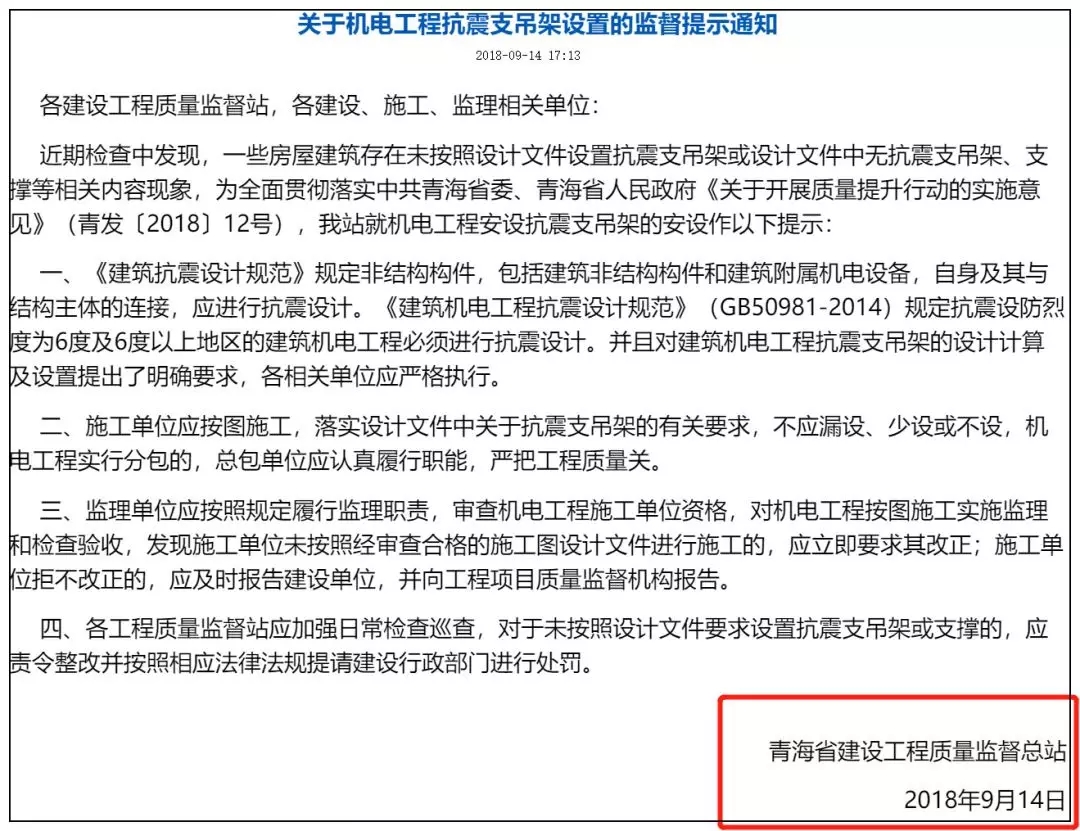

青海省发布：关于机电工程抗震支吊架设置的监督提示通知⬇

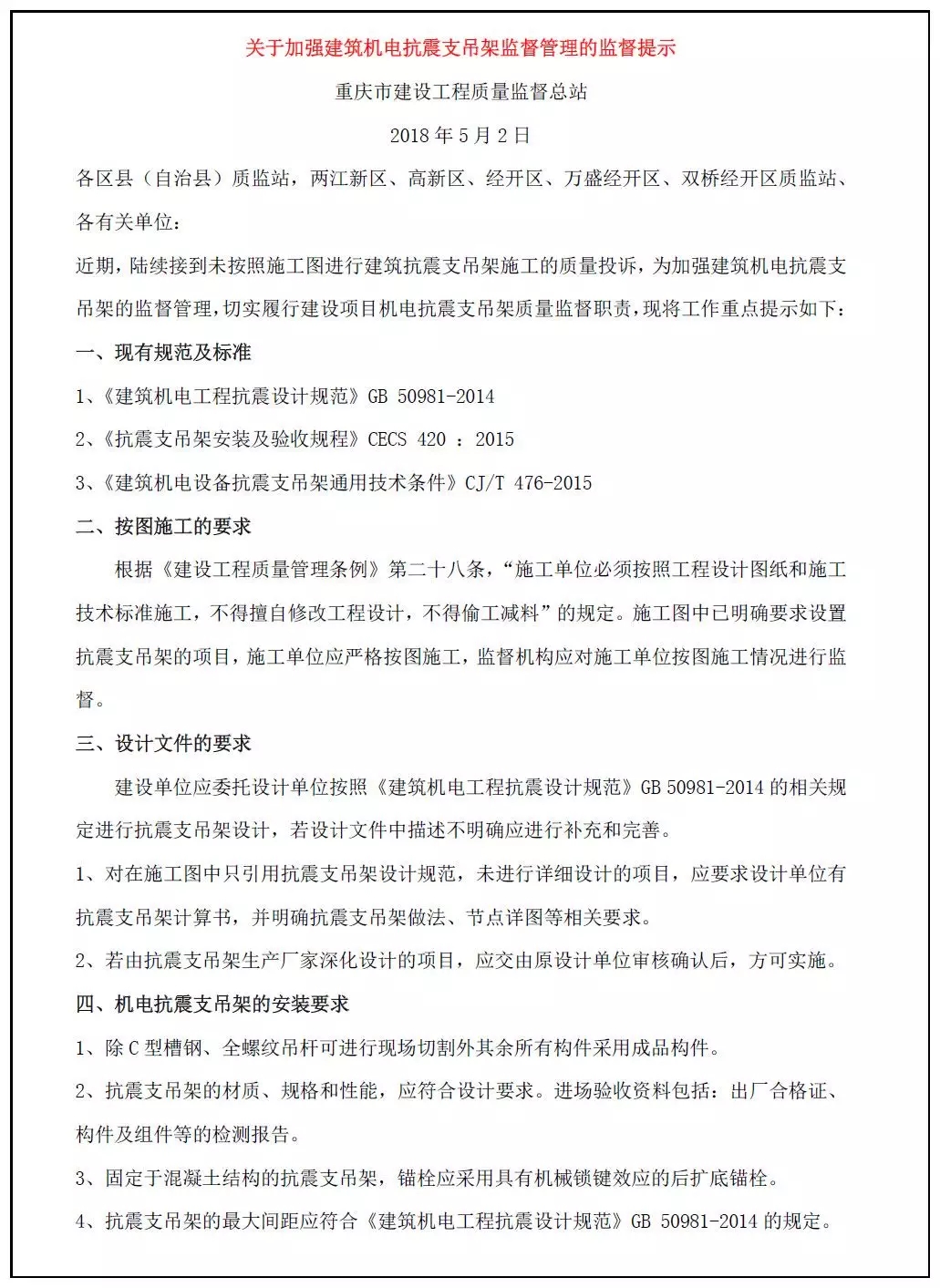

重庆市发布：关于加强建筑机电抗震支吊架监督管理的监督提示⬇

5抗震支架现场图片及BIM示意图

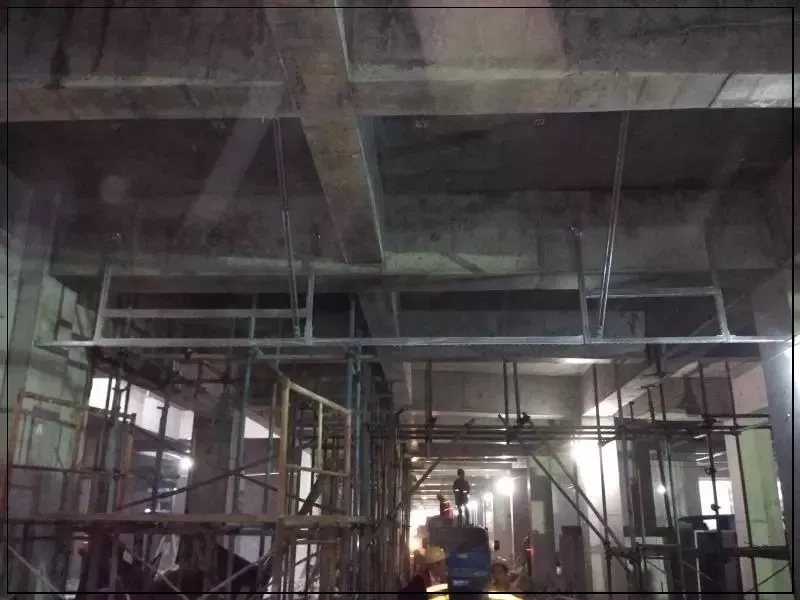

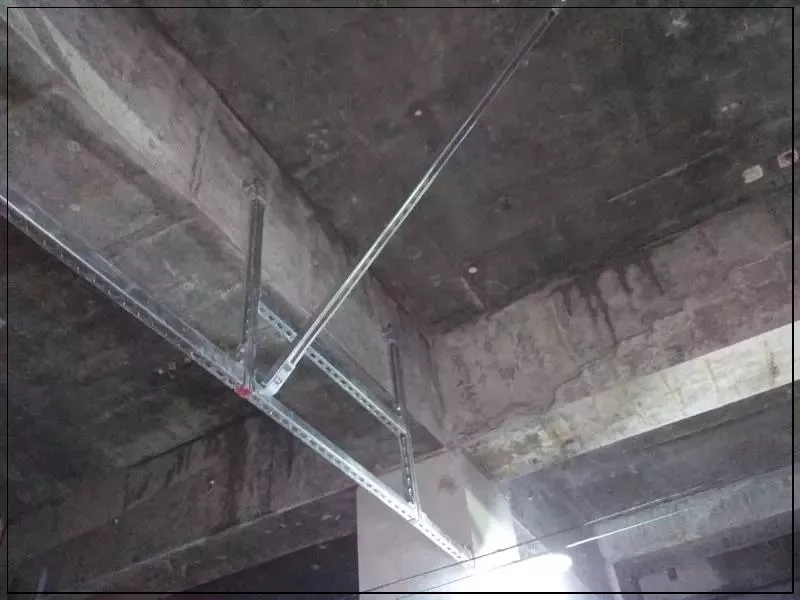

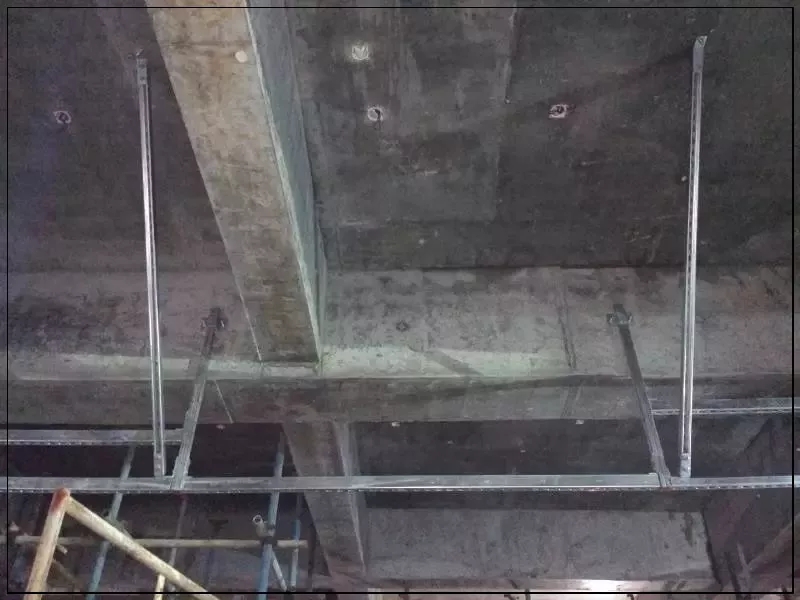

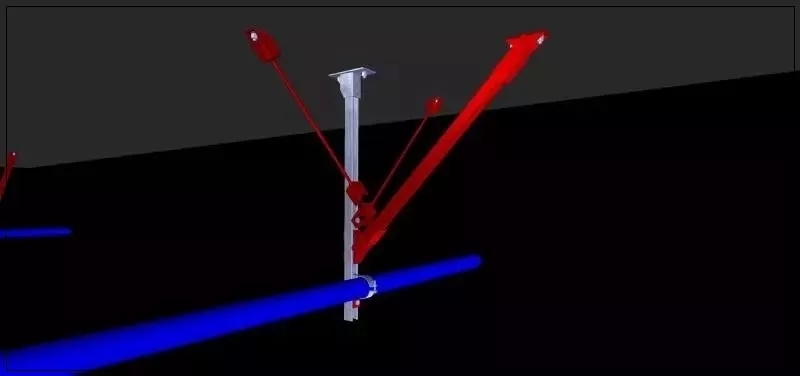

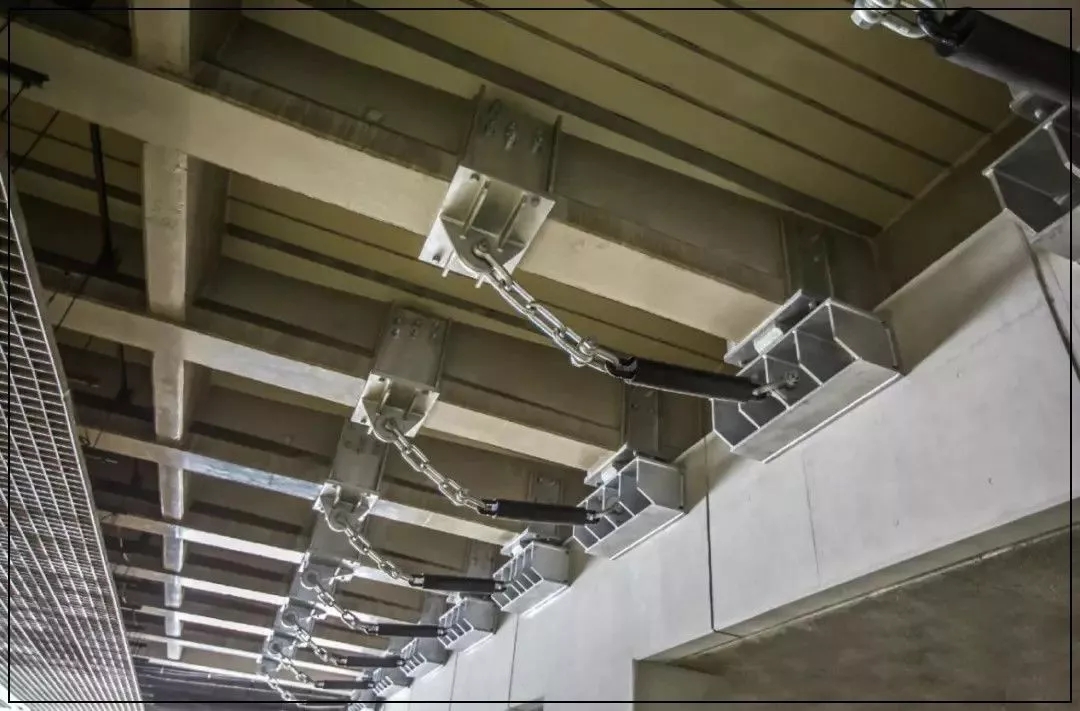

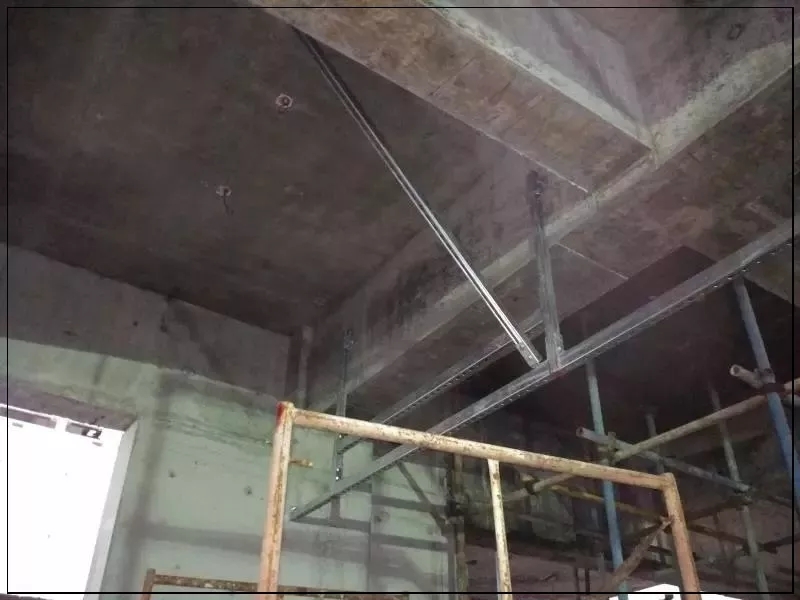

抗震支架现场图片⬇

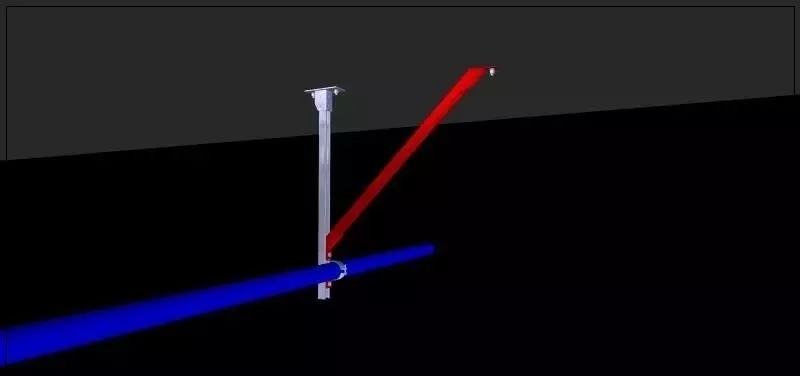

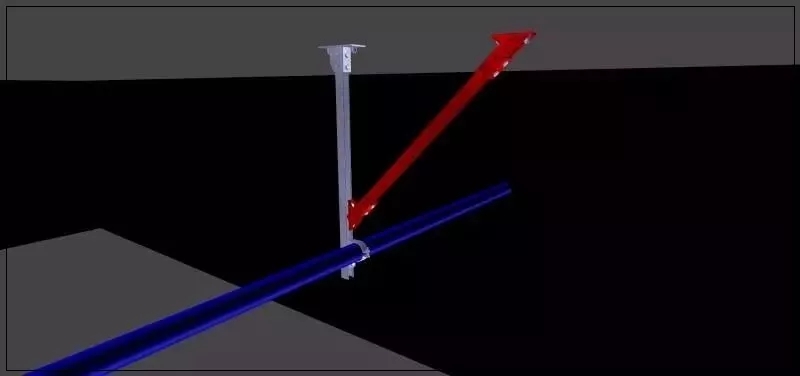

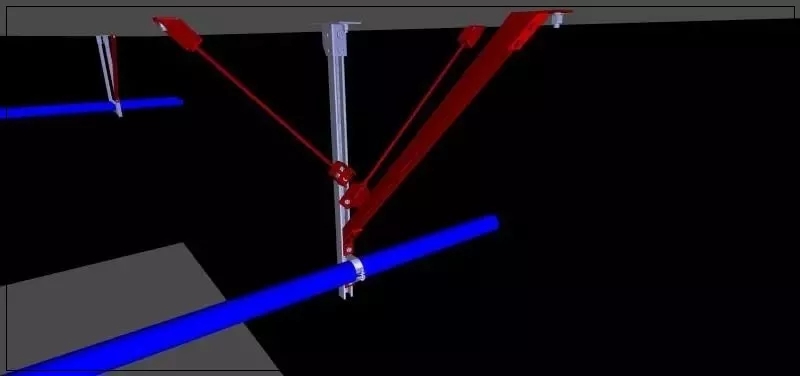

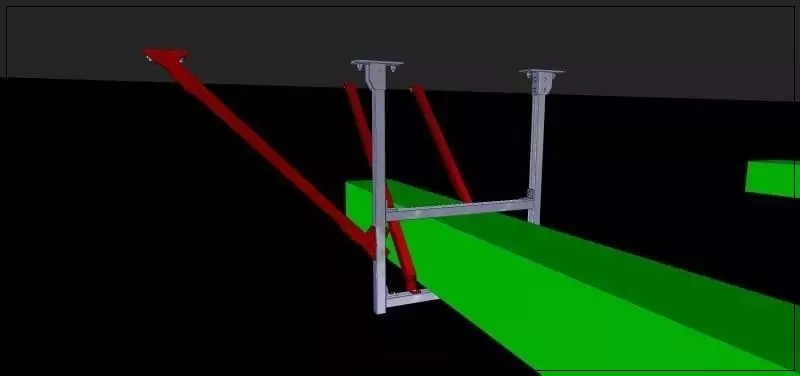

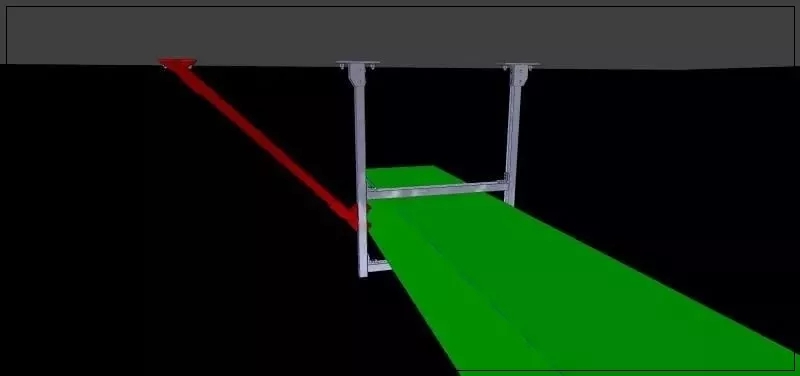

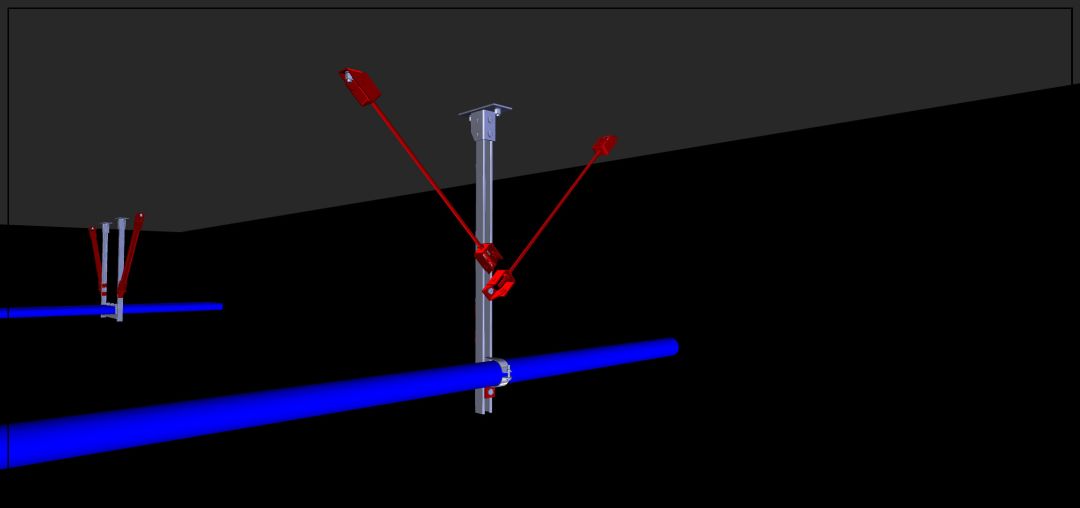

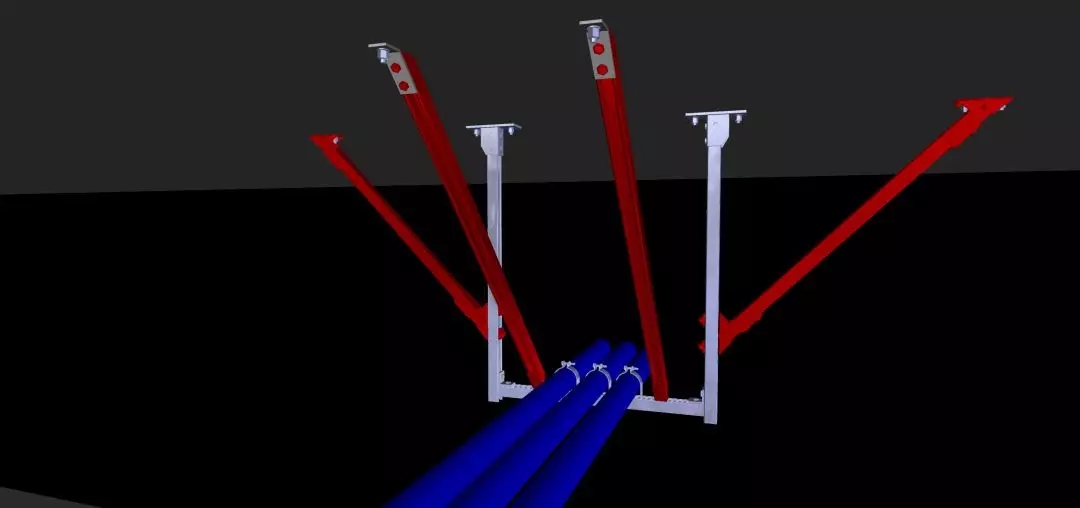

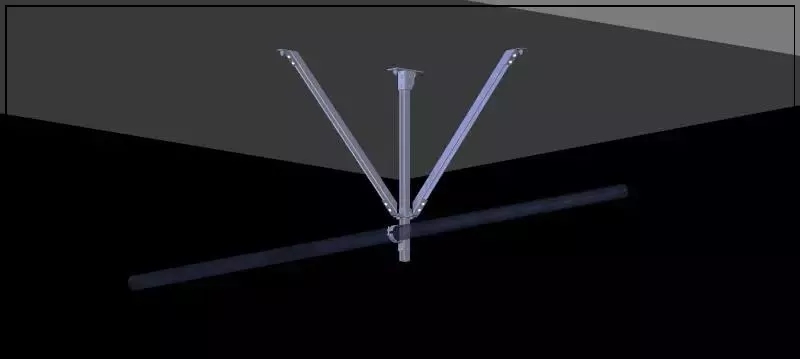

抗震支架BIM示意图⬇

6抗震支架常见厂家

合资档：沃雷文等

独资档：伍尔特、喜利得、慧鱼、哈芬等

国产档：雅仕格、置华、优力可、新力紧、安固士、国力等

7抗震支架常见问题

1、抗震支架谁来验收？

现阶段针对机电抗震支架仅有相关的设计规范，而验收规范缺失，常规属于质监站查验范畴，建议不清楚的可以在实施前咨询下当地的质监站相关人员。

2、抗震支架深化图纸是否需要设计院盖章？

现阶段根据相关规范、标准等，没有准确说明厂家深化设计方案需要设计单位盖章，但规范中有很多针对抗震支架的要求，建议厂家深化后至现场与施工单位、建设方、设计单位及监理单位确认。

8小结

最后，用一张图和一句话来总结今天的文章。

抗震支架，好产品，但需明朗化。
